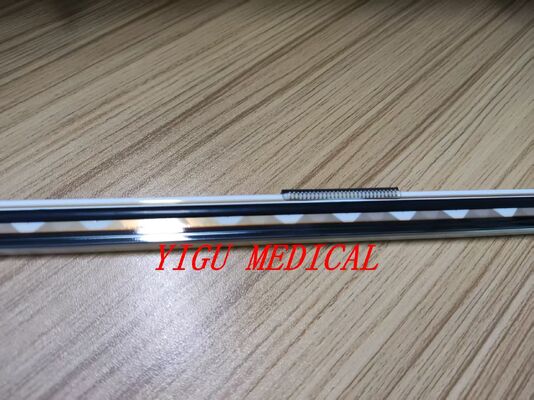

Avalon FM20/FM30 Fetal Monitor Printhead For New And Original
Avalon FM20/FM30 Fetal Monitor Printhead For New And Original Avalon FM20/FM30 Fetal Monitor Printhead For New And Original Avalon FM20/FM30 Fetal Monitor Printhead For New And Original Avalon FM20/FM30 Fetal Monitor Printhead For New And Original Avalon FM20/FM30 Fetal Monitor Printhead For New And Original

Avalon FM20/FM30 Fetal Monitor Druckkopf für neues und Original

Produktdetails:
Modellnummer: FM20/FM30
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: Verhandelbar
Verpackung Informationen: Normales Paket
Lieferzeit: 1-2 Tage
Zahlungsbedingungen: T/T, Western Union, PayPal
Versorgungsmaterial-Fähigkeit: 30
Kontakt
  • Detailinformationen
  • Produkt-Beschreibung

Detailinformationen
Verpackungsgewicht: 0,5 kg Anlass der Verwendung: Labor, Krankenhaus
Aktien: 30 PCs Modell Nr: FM20/30
Kompatibilität: Alle wichtigen Marken und Modelle Produktsituation: Gute Leistung
Original: Ja Qualitätssicherung: Testen und Kalibrierung
Serie: PH-Serie Haltbarkeit: 90 Tage

Produkt-Beschreibung

Avalon FM20/FM30 Fetalmonitor-Druckkopf für Neu und Original
Im Zusammenhang mit den Fetalmonitoren Avalon FM20/FM30 ist der Begriff „Laufwerksplatine“ kein offizieller Komponentenname. Stattdessen enthalten diese Monitore mehrere spezifische Leiterplattenbaugruppen (PCBs), die Antriebs- oder Steuerfunktionen übernehmen.
Hauptkomponentenplatinen
  • Hauptplatine (Motherboard)
    Teilenummer: M2705-66410 (auch aufgeführt unter 451261009061)
    Dient als zentrale Verarbeitungseinheit und steuert alle primären Monitorvorgänge, einschließlich der Signalverarbeitung von fetalen Sonden (Ultraschall, TOCO), Modulen für mütterliche Vitalfunktionen und der gesamten Benutzeroberfläche.
    Hauptverdächtiger für Monitorfehler beim Booten, beschädigte Grafiken oder nicht reagierende Systeme.
  • Netzteil (PSU) / Power Board
    Teilenummer: Teil der M4605A / M8023A-Serie (extern)
    Weitbereichs-Schaltnetzteil, das automatisch Eingangsspannungen von 100 V bis 240 V (±10 %) bei 50/60 Hz akzeptiert und in die erforderlichen Gleichspannungen (hauptsächlich 24-V-Ausgang) umwandelt, um Hauptplatine, Display und Wärmeaufzeichnungsgerät zu betreiben.
    Wird zur Fehlerbehebung bei „Kein Strom“ oder „zeitweiligem Herunterfahren“ verwendet.
  • Anschlussplatine (Sensorschnittstelle)
    Teilenummer: M2703-26420 / M2703-66420
    Fungiert als physisches Schnittstellen-Gateway, an das fetale Sensoren (TOCO, Ultraschall) und Patientenkabel an der Vorderseite des Monitors angeschlossen werden.
    Behebt Probleme, wenn bestimmte Sensoren nicht erkannt werden („Fehler Sonde nicht angeschlossen“), während der Rest des Monitors normal funktioniert.
  • Touchpanel-Controllerplatine
    Teilenummer: M2703-26440
    Steuert das Touchscreen-Overlay und übersetzt Berührungseingaben in digitale Signale für die Hauptplatine.
    Hauptverdacht, wenn auf dem Display Wellenformen/Zahlen angezeigt werden, der Bildschirm jedoch nicht auf Berührungseingaben reagiert.
Technische Zusammenfassung zur Reparatur
Leistungskompatibilität:Der Monitor erfordert keine manuelle Spannungsauswahl; Das Netzteil erkennt automatisch.
Sicherheitsklasse:FM20/30 ist ein Gerät der Klasse II (doppelt isoliert), was bedeutet, dass es aus Sicherheitsgründen nicht auf eine Schutzerde angewiesen ist, obwohl eine Erdung zur EMV-Konformität erforderlich ist.
Avalon FM20/FM30 Fetal Monitor Printhead and Component Details
