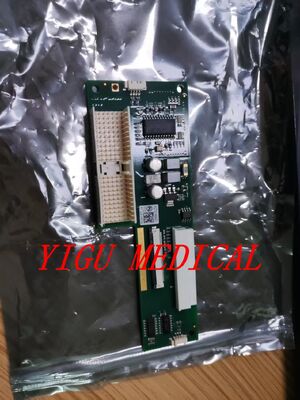

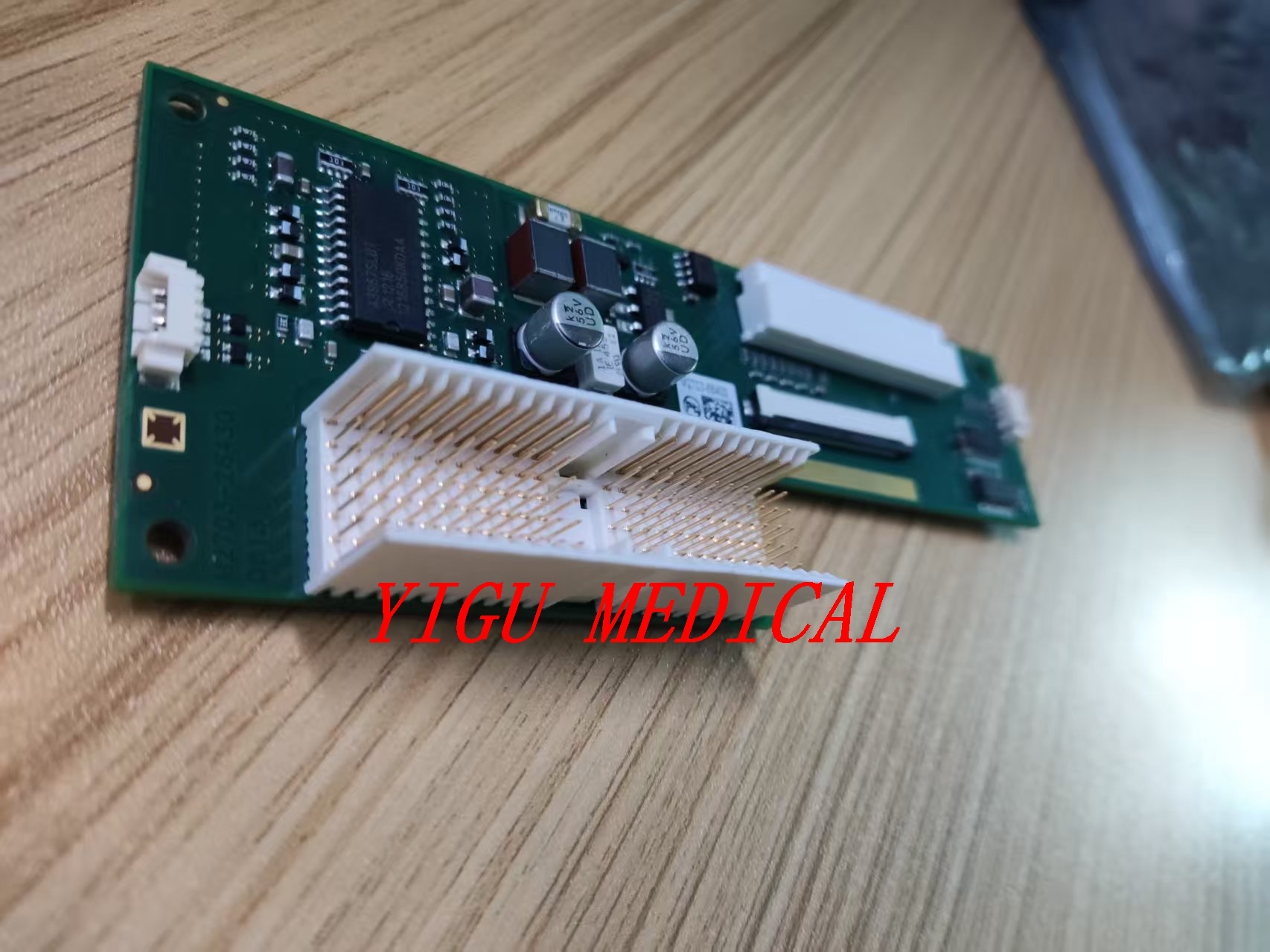

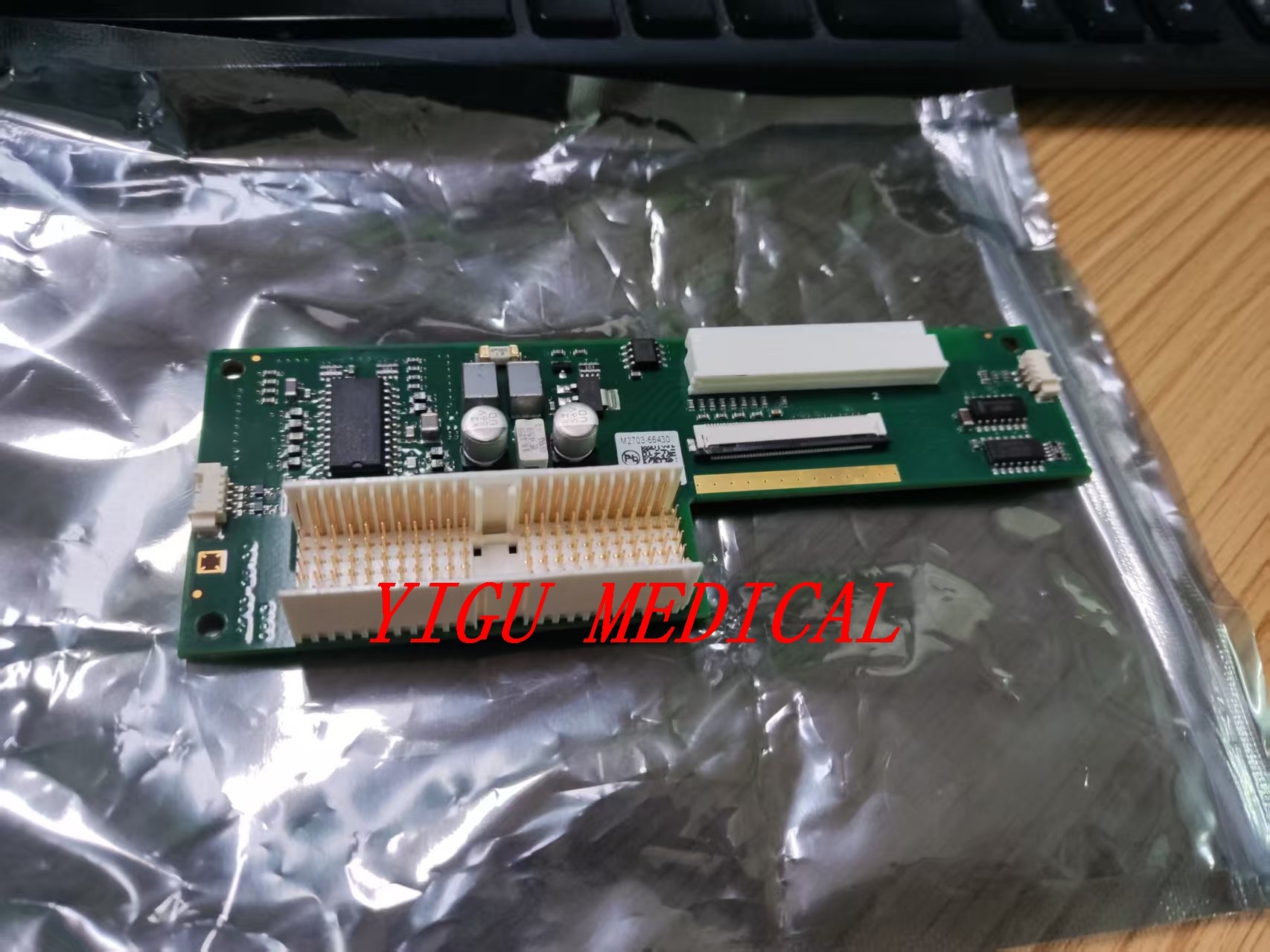

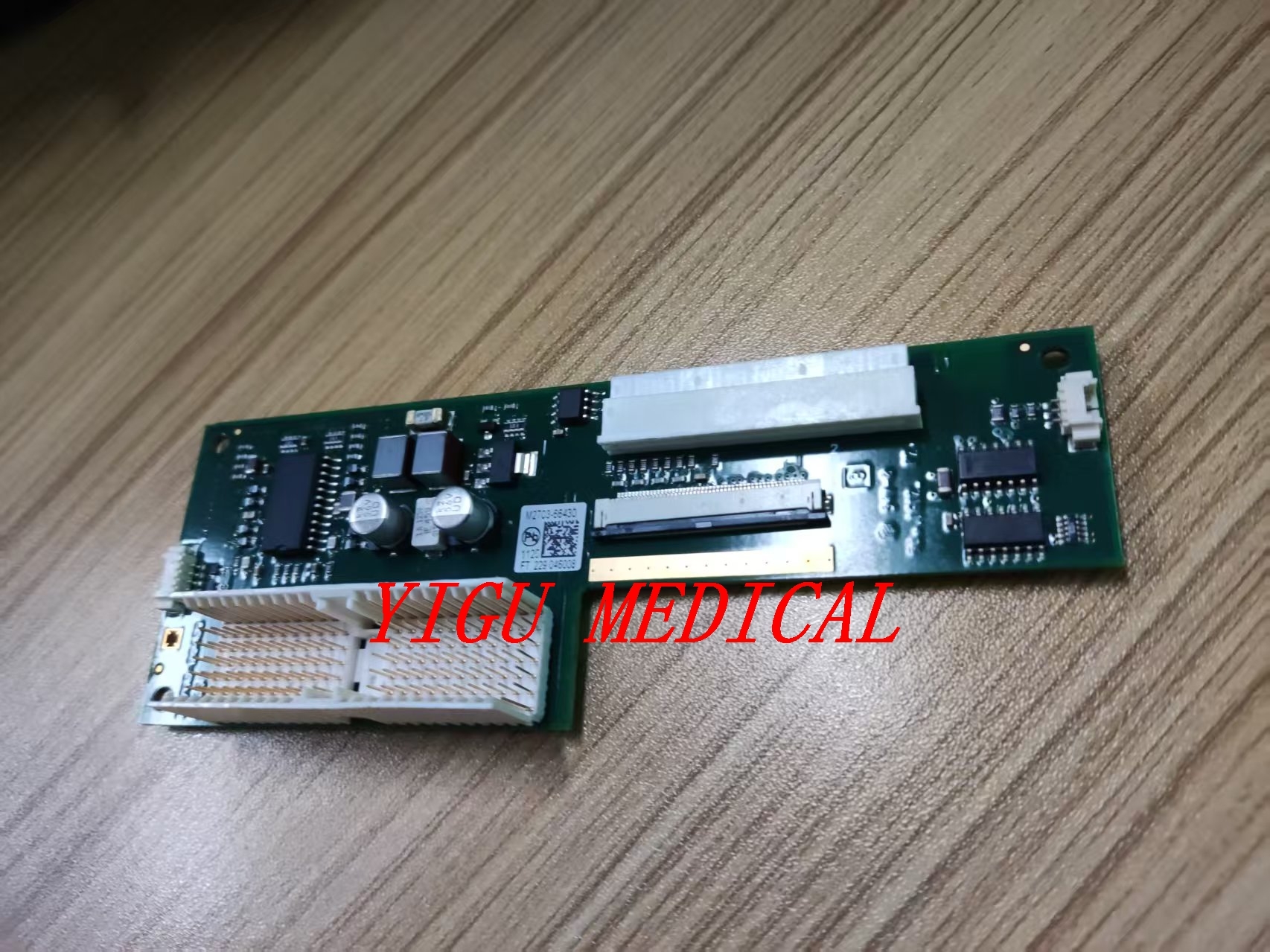

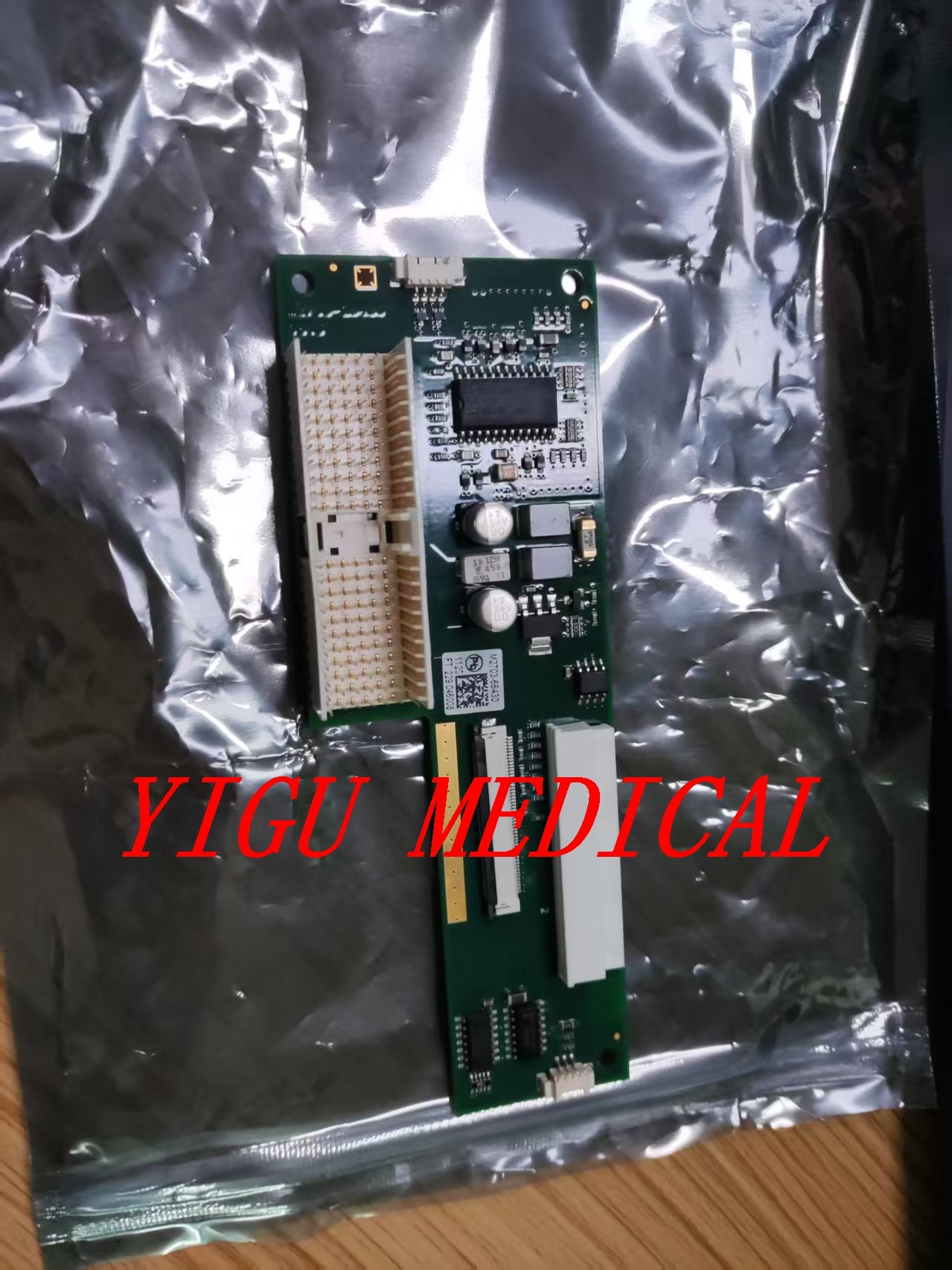

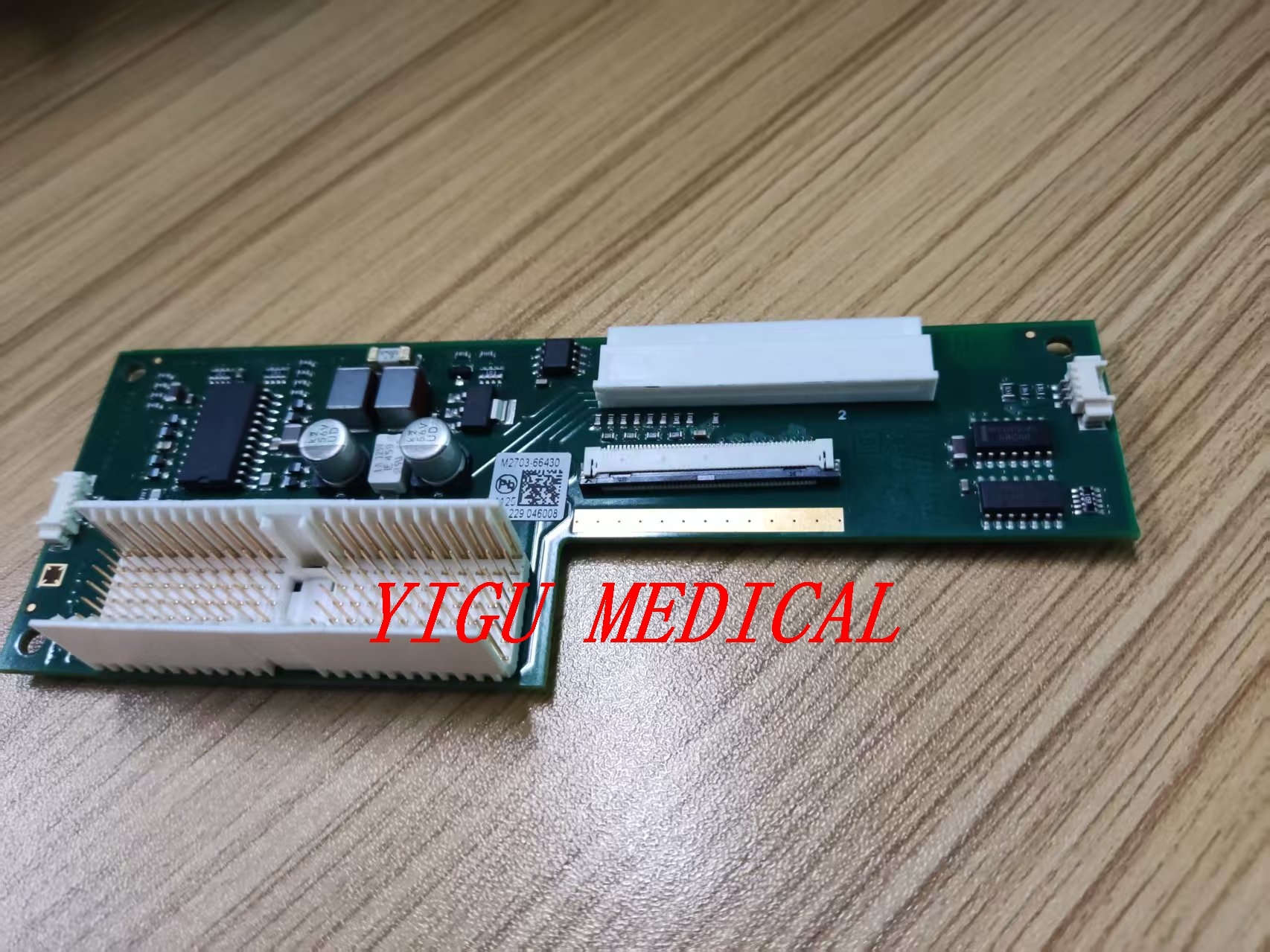

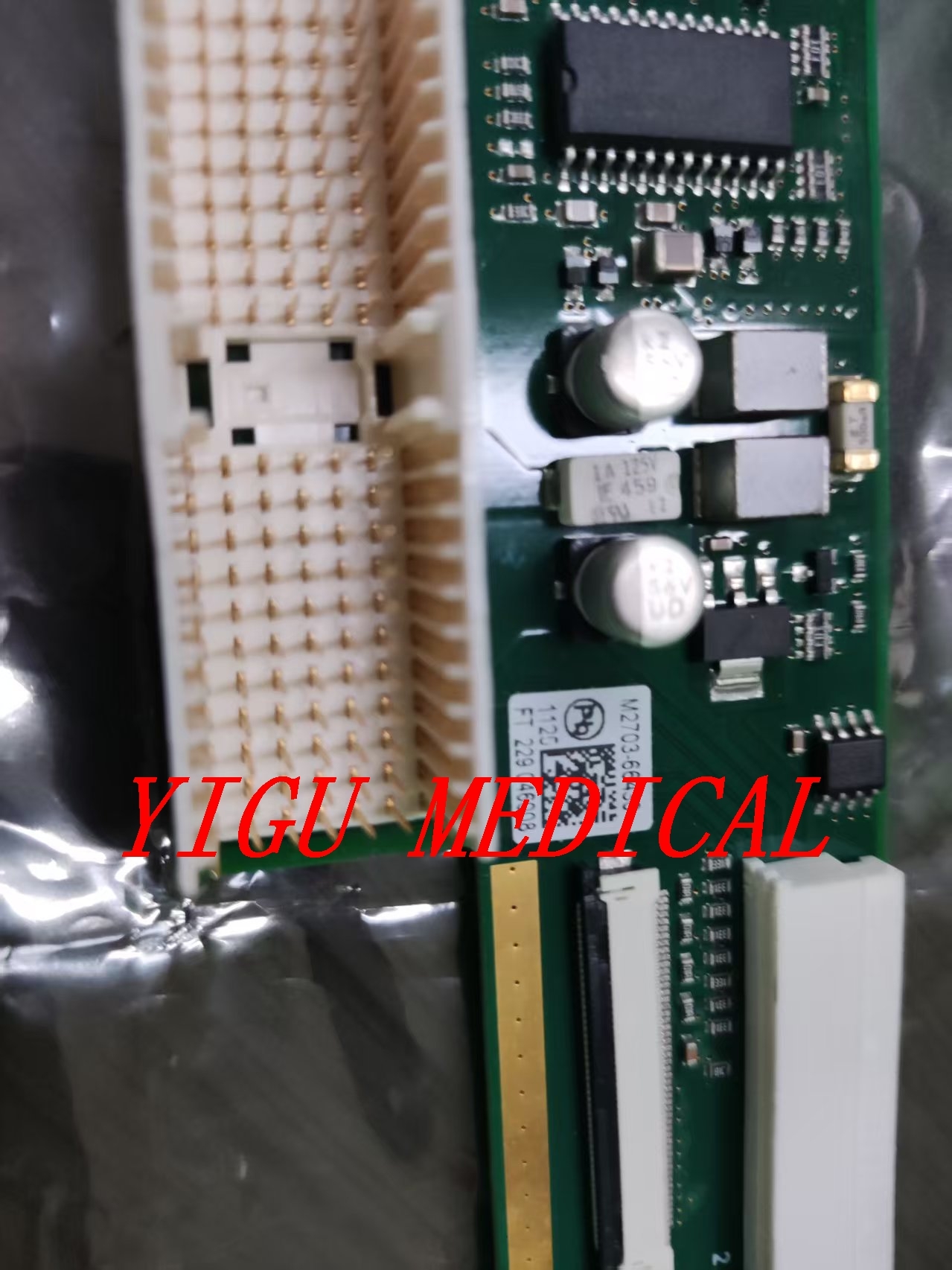

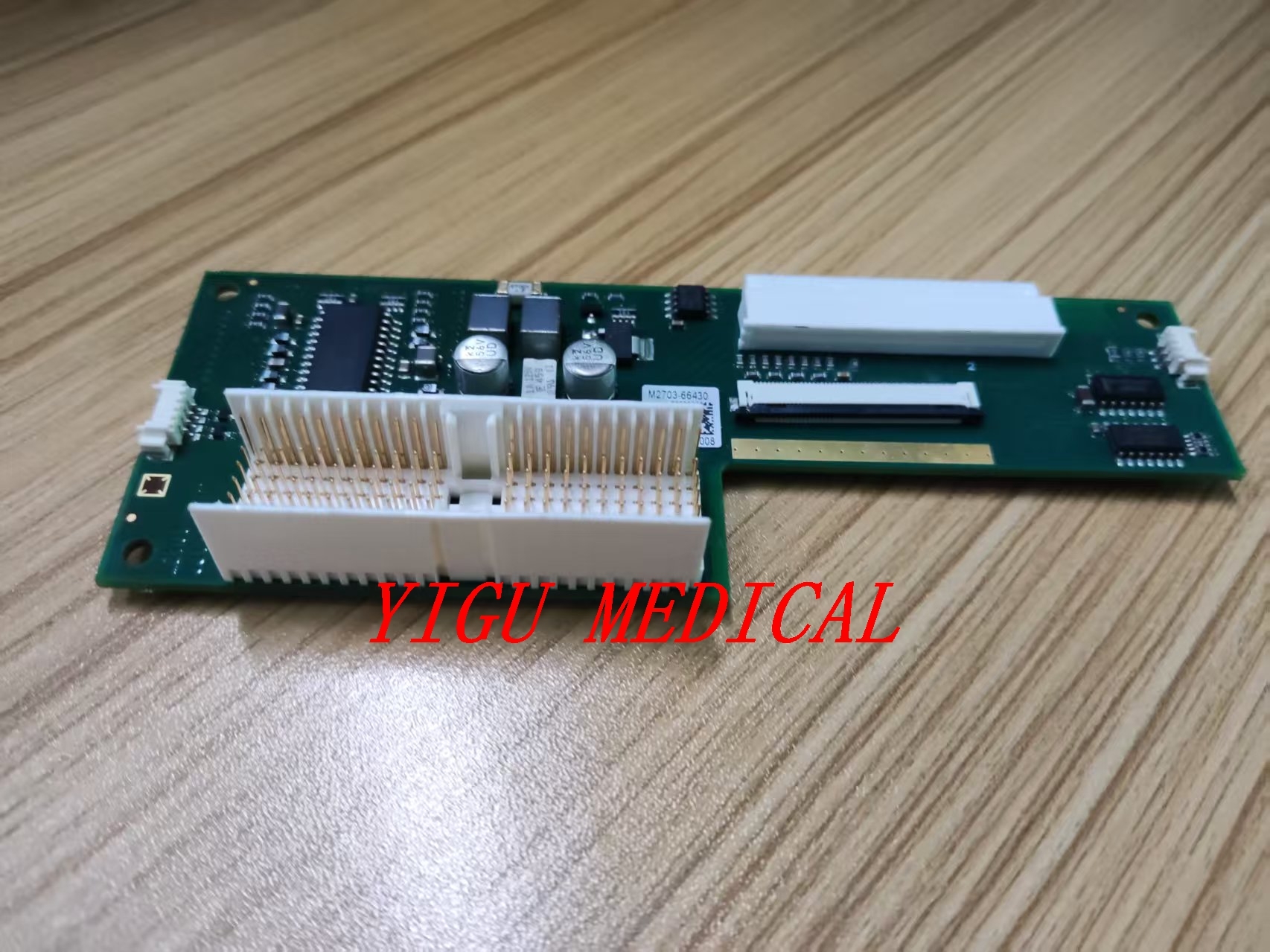

Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition
Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition

Avalon FM20/FM30 Fetal Monitor Antriebsbrett PN M2703-66430 In gutem Zustand

Produktdetails:
Modellnummer: FM20/FM30
Zahlung und Versand AGB:
Preis: Verhandelbar
Verpackung Informationen: Normales Paket
Lieferzeit: 1-2 Tage
Zahlungsbedingungen: T/T, Western Union, PayPal
Versorgungsmaterial-Fähigkeit: 30
Kontakt
  • Detailinformationen
  • Produkt-Beschreibung

Detailinformationen
Menge: 50 Stk Funktion: Gesundheitszustand des Monitor-Patienten
Auf Lager: Ja Betrachtungswinkel: ca. 60°
Kompatible Marke: PH Garantie: 90 Tage
Kundenschulung: Optionale Schulung nach der Reparatur Versandbedingungen: DHL, EMS, UPS, ACS usw.
Status: In gutem Zustand Versandart: DHL, UPS, Fedex
Serviceverfügbarkeit: Weltweit Aktie: Exvorrat
Ersatzteile: Originalteile

Produkt-Beschreibung

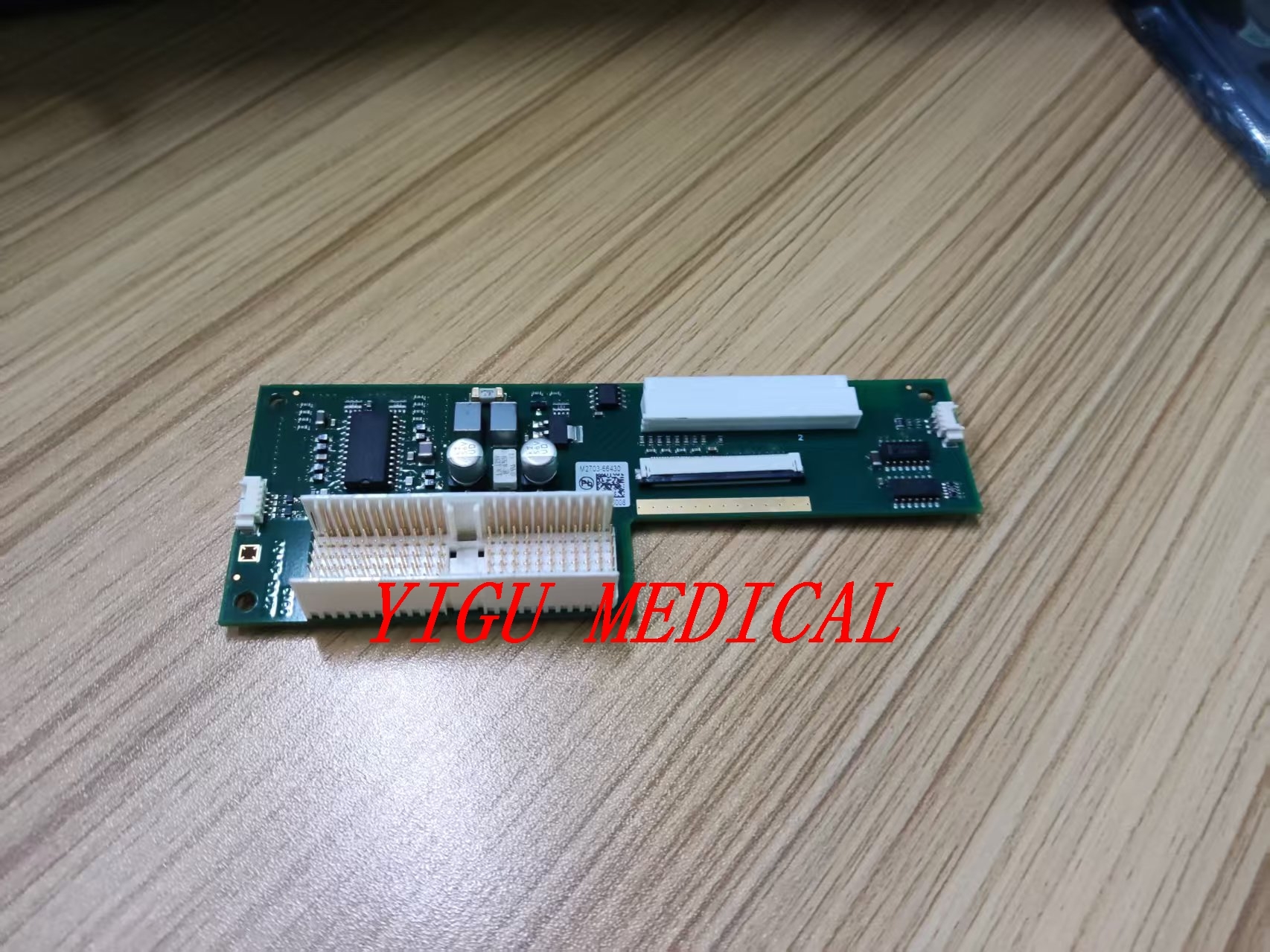

Avalon FM20/FM30 Fetalmonitor-Antriebsplatine PN M2703-66430 In gutem Zustand
Es ist wichtig klarzustellen, dass der Begriff „Laufwerksplatine“ im Zusammenhang mit den Fetalmonitoren Avalon FM20/FM30 im Allgemeinen keine offizielle, eindeutige Komponentenbezeichnung ist. Stattdessen enthält der Monitor mehrere spezifische Leiterplattenbaugruppen (PCBs), die Antriebs- oder Steuerfunktionen übernehmen.
Wichtige Leiterplattenkomponenten
Hauptplatine (Motherboard)
Teilenummer M2705-66410 (auch aufgeführt unter 451261009061)
Funktion Steuert alle primären Monitorvorgänge, einschließlich der Signalverarbeitung der fetalen Sonden (Ultraschall, TOCO), der Module für mütterliche Vitalfunktionen und der gesamten Benutzeroberfläche. Dies ist die Hauptplatine.
Anwendung Wenn der Monitor nicht startet, die Grafik beschädigt ist oder nicht reagiert, ist dies der Hauptverdächtige.
Netzteil (PSU) / Power Board
Teilenummer Teil der M4605A / M8023A-Serie (extern)
Funktion Dies ist ein Weitbereichs-Schaltnetzteil. Es akzeptiert automatisch Eingangsspannungen von 100 V bis 240 V (±10 %) bei 50/60 Hz und wandelt diese in die erforderlichen Gleichspannungen (hauptsächlich 24-V-Ausgang) um, um die Hauptplatine, das Display und den Wärmeschreiber zu betreiben.
Anwendung Wird bei Problemen mit „Kein Strom“ oder „zeitweiliger Abschaltung“ verwendet.
Anschlussplatine (Sensorschnittstelle)
Teilenummer M2703-26420 / M2703-66420
Funktion Dieses Board fungiert als physisches Schnittstellen-Gateway. Auf dieser Platine werden die fetalen Sensoren (TOCO, Ultraschall) und die Patientenkabel an der Vorderseite des Monitors angeschlossen.
Anwendung Wenn bestimmte Sensoren nicht erkannt werden (z. B. Fehler „Sonde nicht angeschlossen“), der Rest des Monitors jedoch funktioniert, ist möglicherweise diese Platine defekt.
Touchpanel-Controllerplatine
Teilenummer M2703-26440
Funktion Dies entspricht am ehesten einem „Touch Drive Board“. Es steuert das Touchscreen-Overlay. Es übersetzt Ihre Berührungseingaben in digitale Signale für die Hauptplatine.
Anwendung Wenn das Display funktioniert (Wellenformen/Zahlen anzeigt), der Bildschirm aber nicht auf Berührungen reagiert, ist wahrscheinlich diese spezielle Treiberplatine das Problem.
Technische Zusammenfassung zur Reparatur
  • Leistungskompatibilität:Der Monitor erfordert keine manuelle Spannungsauswahl; Das Netzteil verfügt über eine automatische Erkennung.
  • Sicherheitsklasse:Der FM20/30 ist ein Gerät der Klasse II (doppelt isoliert), was bedeutet, dass er aus Sicherheitsgründen nicht auf eine Schutzerde angewiesen ist, obwohl eine Erdung zur EMV-Konformität erforderlich ist.
