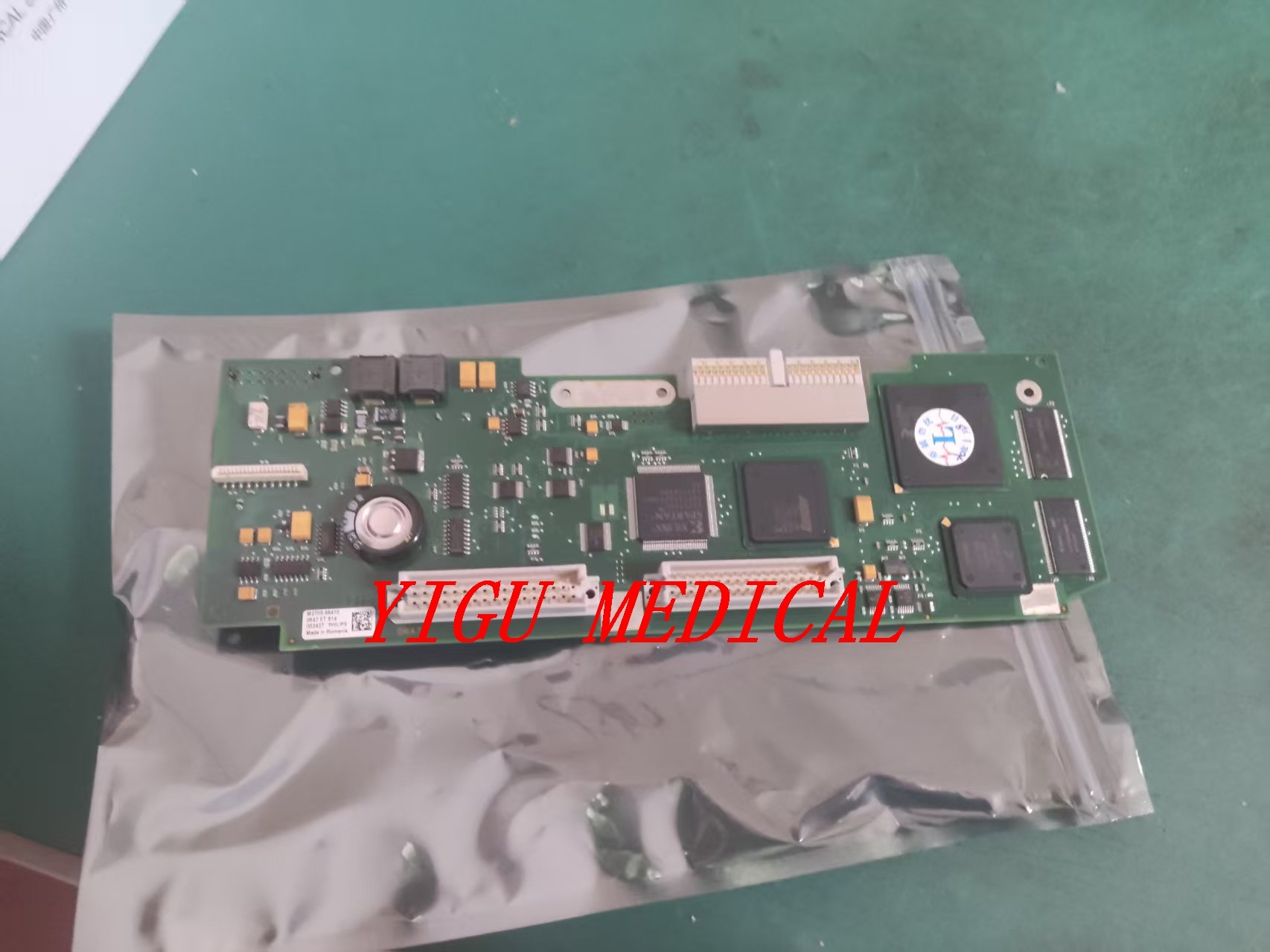

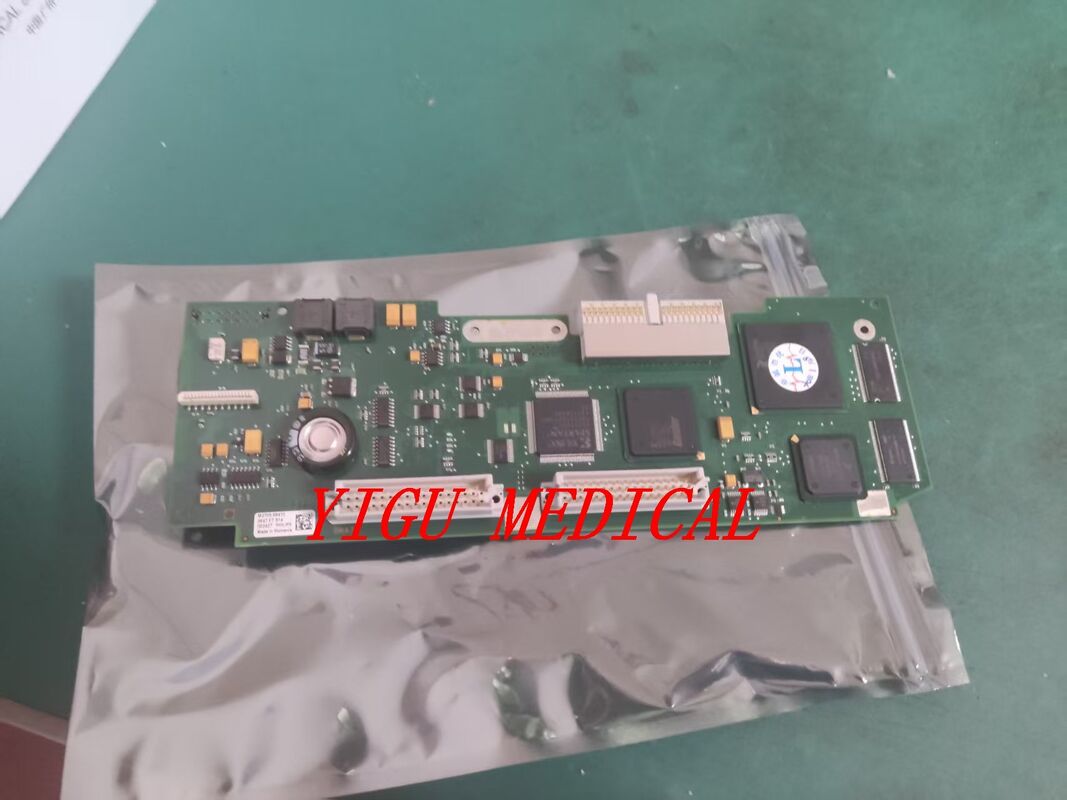

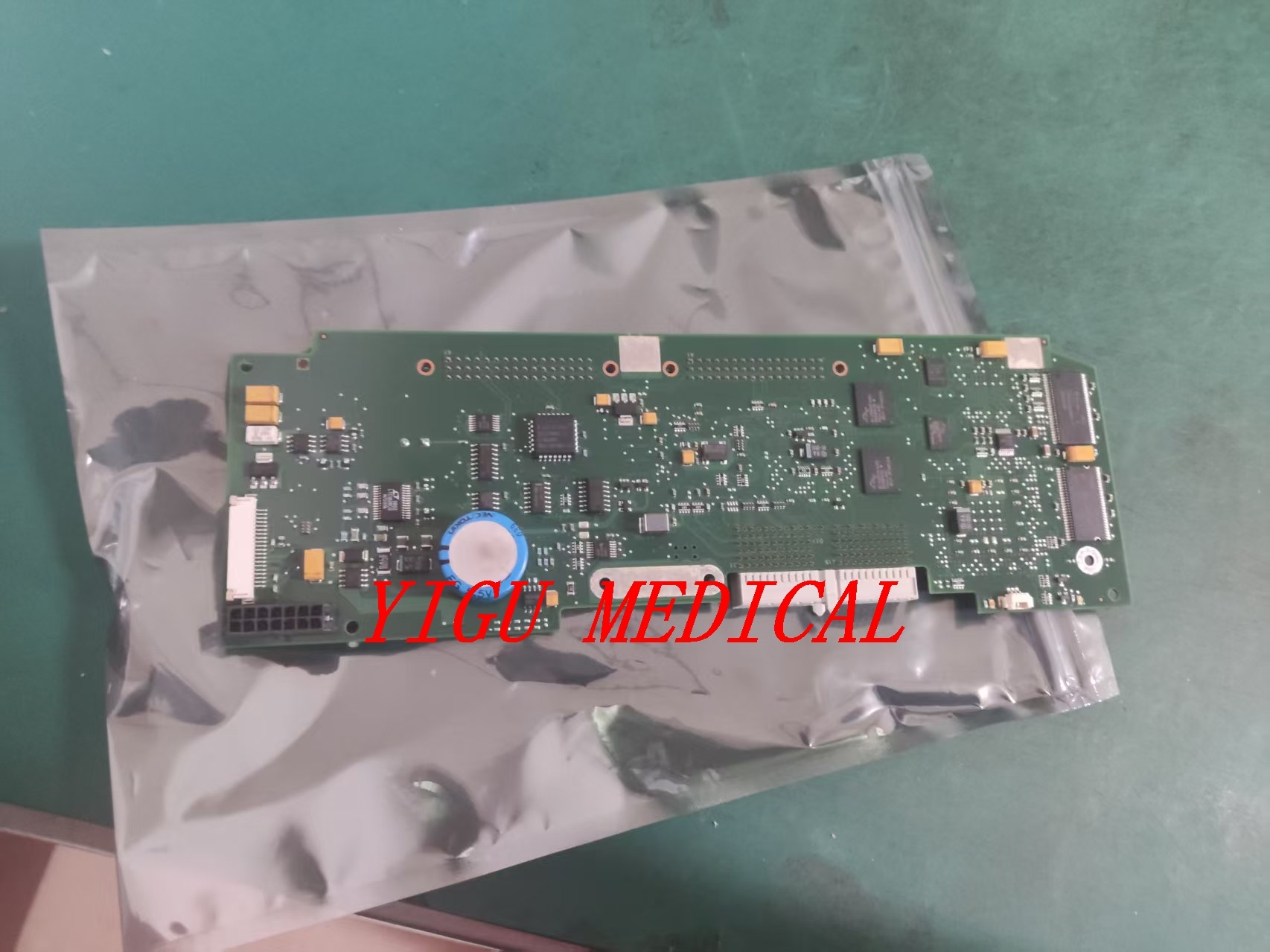

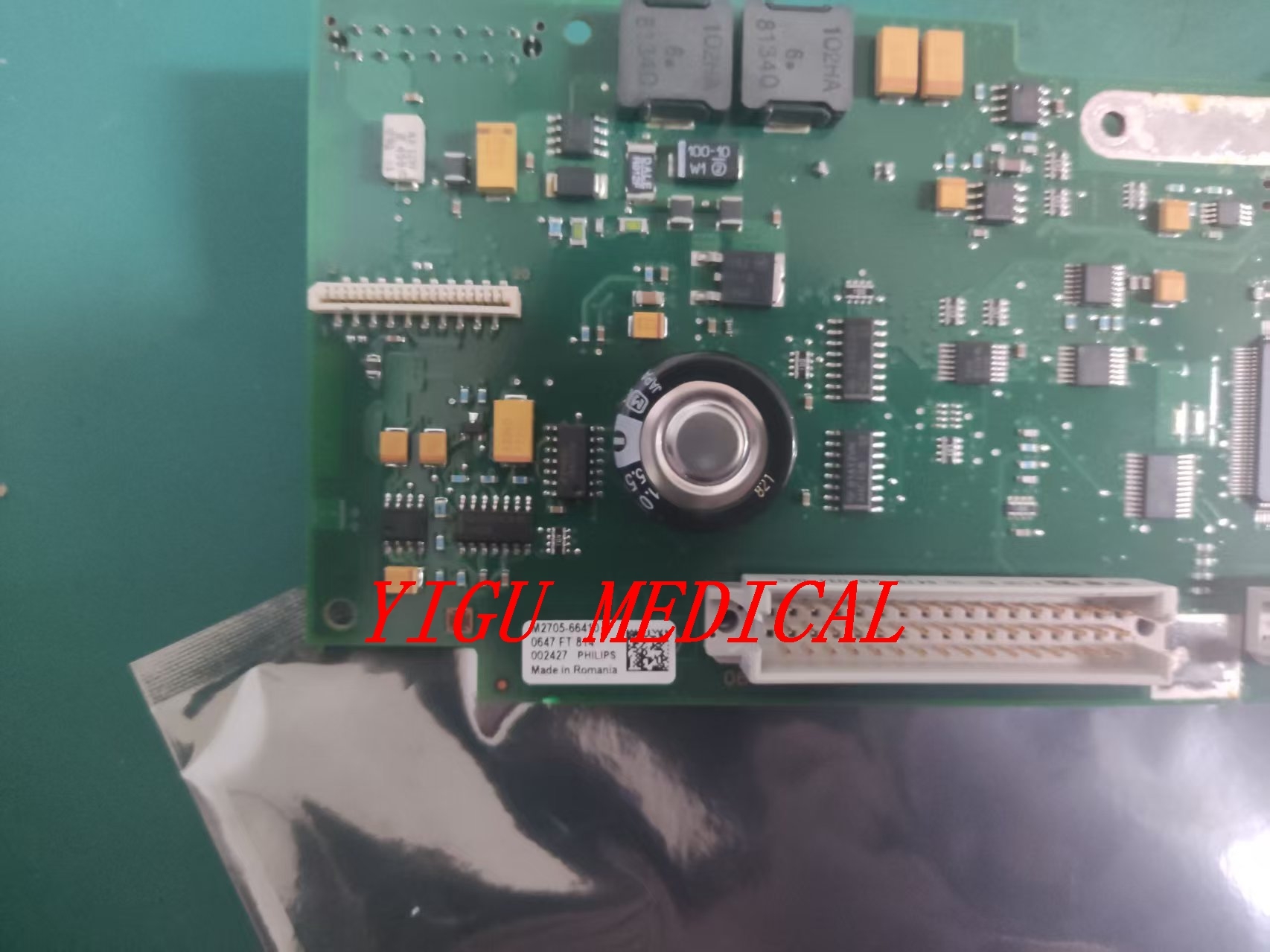

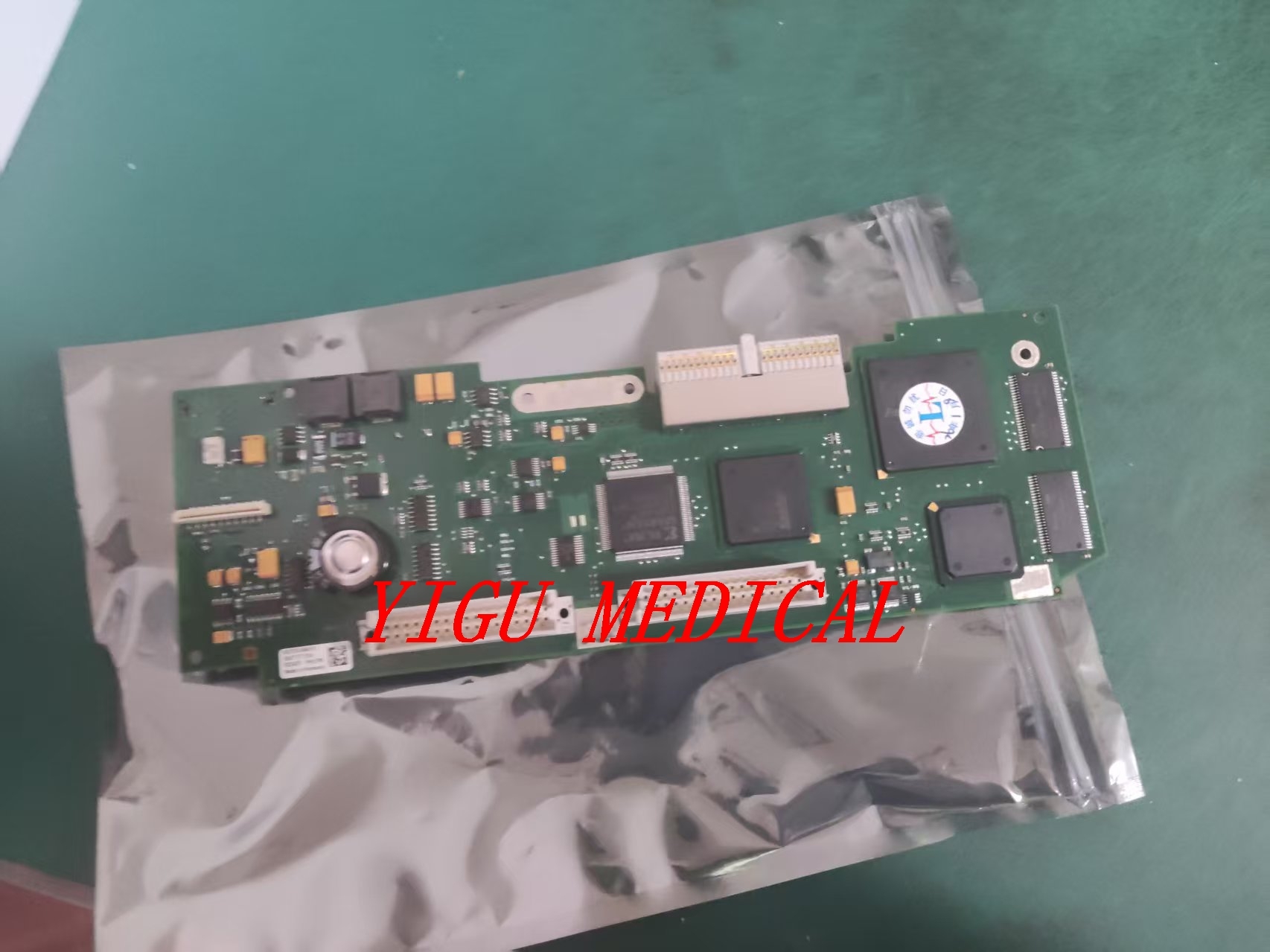

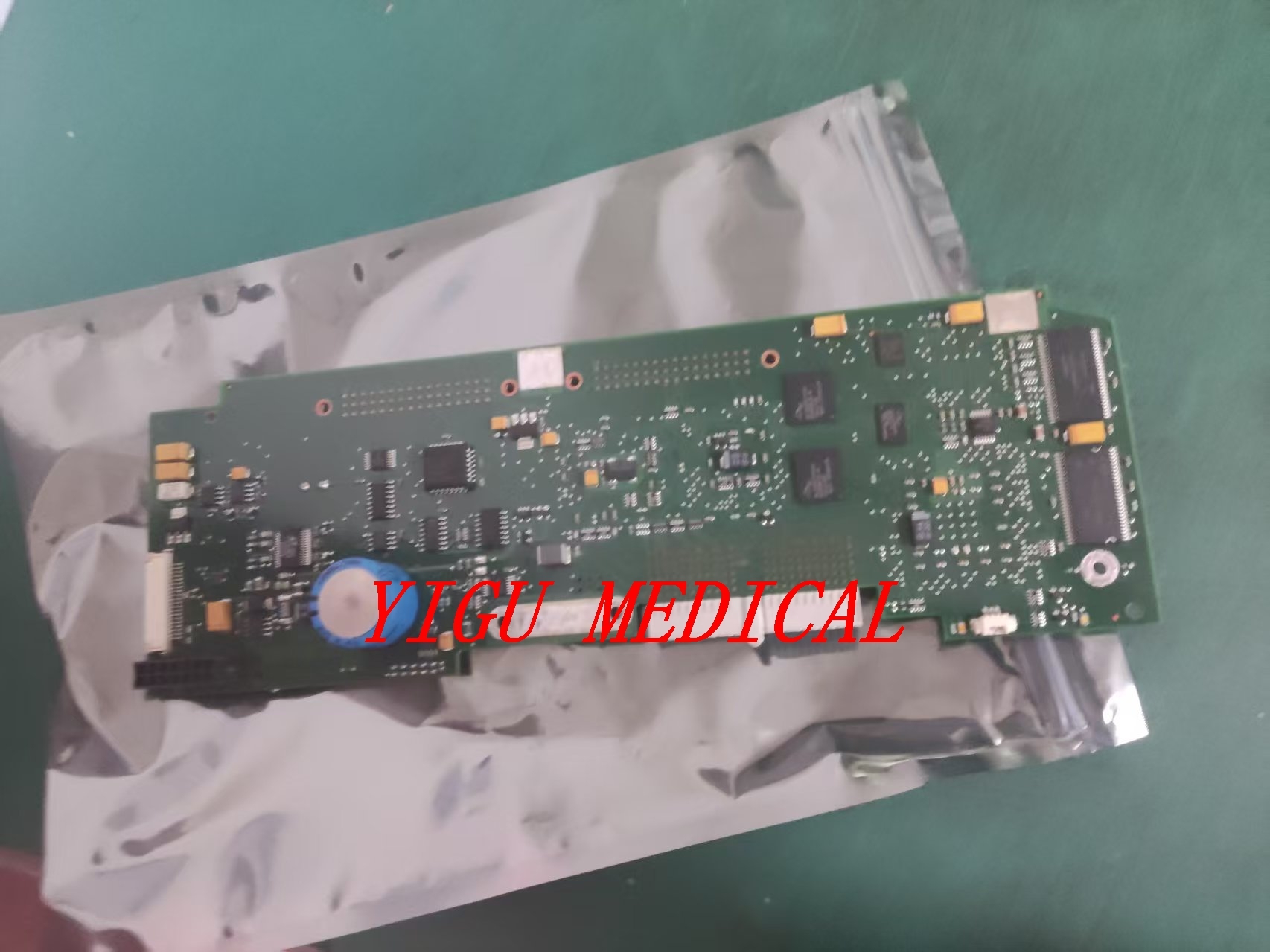

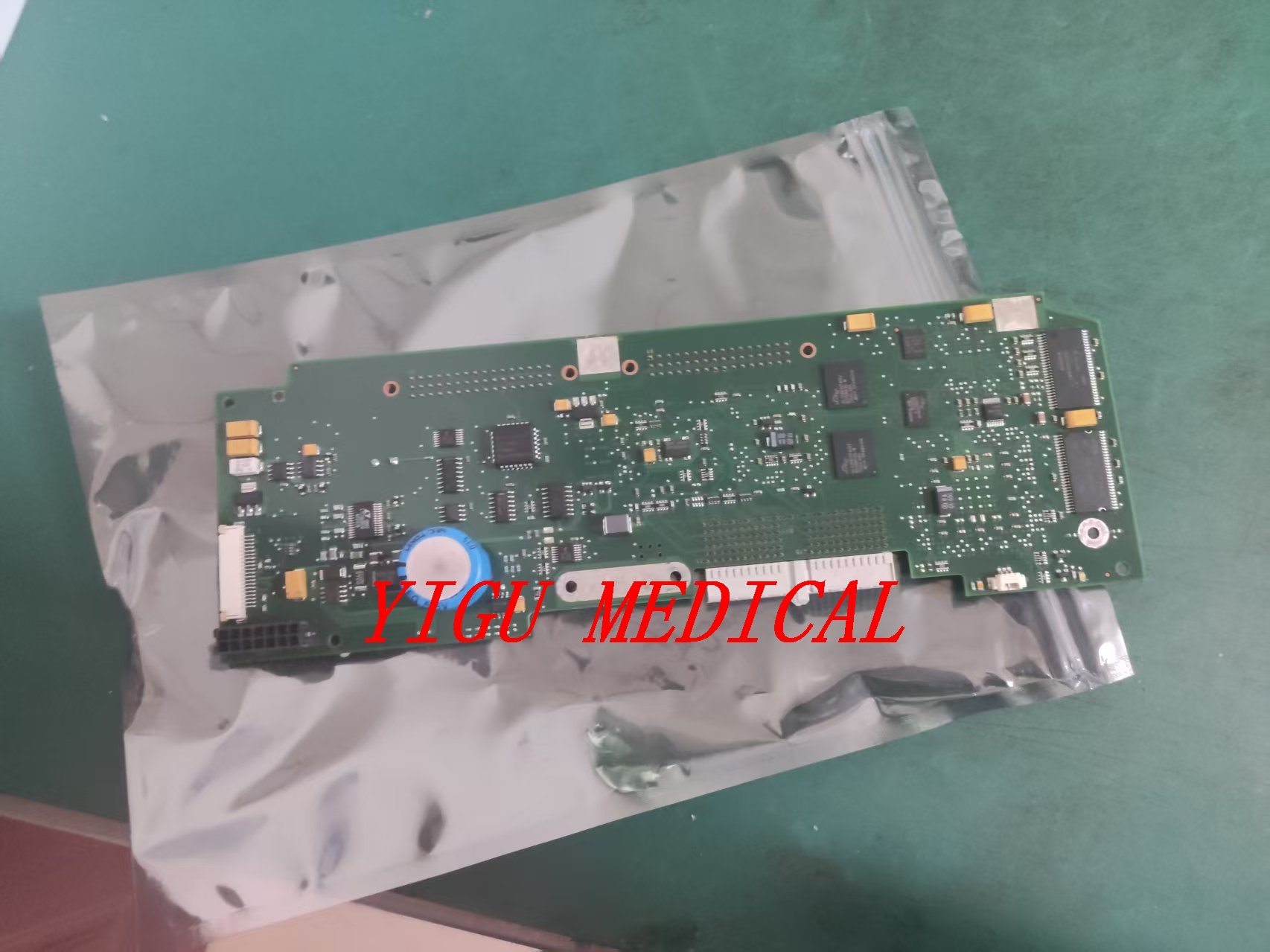

FM20 Fettal Monitor Anschlussbrett PN M2703-66420 in gutem Zustand mit 3 Monaten Garantie

Diese Komponente ist ein kritisches internes Hardware-Modul innerhalb derRespironics FM20 FötusmonitorEs ist nicht benutzerfreundlich, ist aber für die Kernfunktionalität des Geräts unerlässlich.

• Primärname:Anschlussbrett (auch allgemein alsMotherboard-Schnittstellen-Board,Signal-Schnittstellen-Board, oderAnalog Front-End-Board)
• Funktion:Es fungiertZentralknotenpunktoderSchnittstelleDie wichtigste Aufgabe des Geräts ist es, die Daten zu verarbeiten und zu verarbeiten.Signal-Schnittstelle, Konditionierung und Routing.

1. Multi-Sensor-Schnittstellen-Hub:
   • Ultraschallprobe (USA):Verbindet den Transducer, der die Herzfrequenz des Fötus (FHR) über Doppler-Ultraschall ermittelt.
   • Tocotransduzer (TOCO):Verbindet die druckempfindliche Sonde, die die Gebärmutteraktivität (Kontraktionen) misst.
   • Fetale Elektrode (FECG/Skalpelektrode):Bietet die Schnittstelle für den direkten fetalen EKG-Blei aus einer Spiral- oder Kopfelektrode.
   • Außenhilfehäfen:Kann auch Anschlüsse für das Zubehör für Parameter für die Mutter integrieren (z. B. Pulsoximetrieprobe).
2. Signalkonditionierung
   • Er empfängt schwache analoge Signale von den Sonden.
   • Ausführt InitialVerstärkung, Filterung (Rauschminderung) und Impedanz-Matchingzur Vorbereitung sauberer, stabiler Signale für die Hauptverarbeitungsplatine.
3. Leistungsverteilung:
   • Verteilt regulierte Leistung von der Hauptstromversorgung des Monitors an die angeschlossenen Sensoren und seine eigenen Bordschaltungen.
4. Kommunikation und Steuerung:
   • Oft enthält es Logikkreise oder einen Mikrocontroller, der die Sensoridentifizierung, den Moduswechsel und die Kommunikationsprotokolle mit der zentralen CPU/Mainboard verwaltet.
5. Mechanischer und elektrischer Schutz:
   • Bietet robuste, gelötete Steckverbinder, die der wiederholten körperlichen Belastung durch klinische Steck-/Absteckung standhalten und das empfindlichere und teurere Mainboard vor Schäden schützen.

Ein defektes M2703-66420-Board manifestiert sich typischerweise als isolierte, hardware-spezifische Probleme:

• Vollständiger Ausfall eines oder mehrerer Überwachungskanäle(z.B. US arbeitet, aber TOCO zeigt kein Signal, oder umgekehrt).
• Intermittierende oder instabile Signale(Ausfälle, "sprunghafte" Messwerte, Verlust der Spur).
• Dauerhafte Fehlercodesim Zusammenhang mit spezifischen Sensoren während des Systemstarts oder Selbsttests (z. B. "US-Fehler", "TOCO-Fehler").
• Ungenaue Messwertedie nicht durch Benutzerkalibrierung gelöst werden können.
• Sichtbare körperliche SchädenAnschlüsse, Spuren oder Komponenten der Platine (selten, aber möglich).

• Eingaben (vorgeladen):Alle von Patienten eingesetzten Sensoren und Kabel.
• Ausgabe (nachgeschaltet):Sendet bedingte Signale an dieHaupt-CPU-Karte/Verarbeitungskarteüber interne Bandkabel oder Verbindungen.
• Peer-Komponenten:Arbeitet in Zusammenarbeit mit derStromversorgung,Anzeigeanordnung, undFront-Tastatur-Panel.
