Originales, langlebiges, benutzerfreundliches Comen C30 Patientenmonitor-Mainboard in gutem Zustand

Produkt-Beschreibung

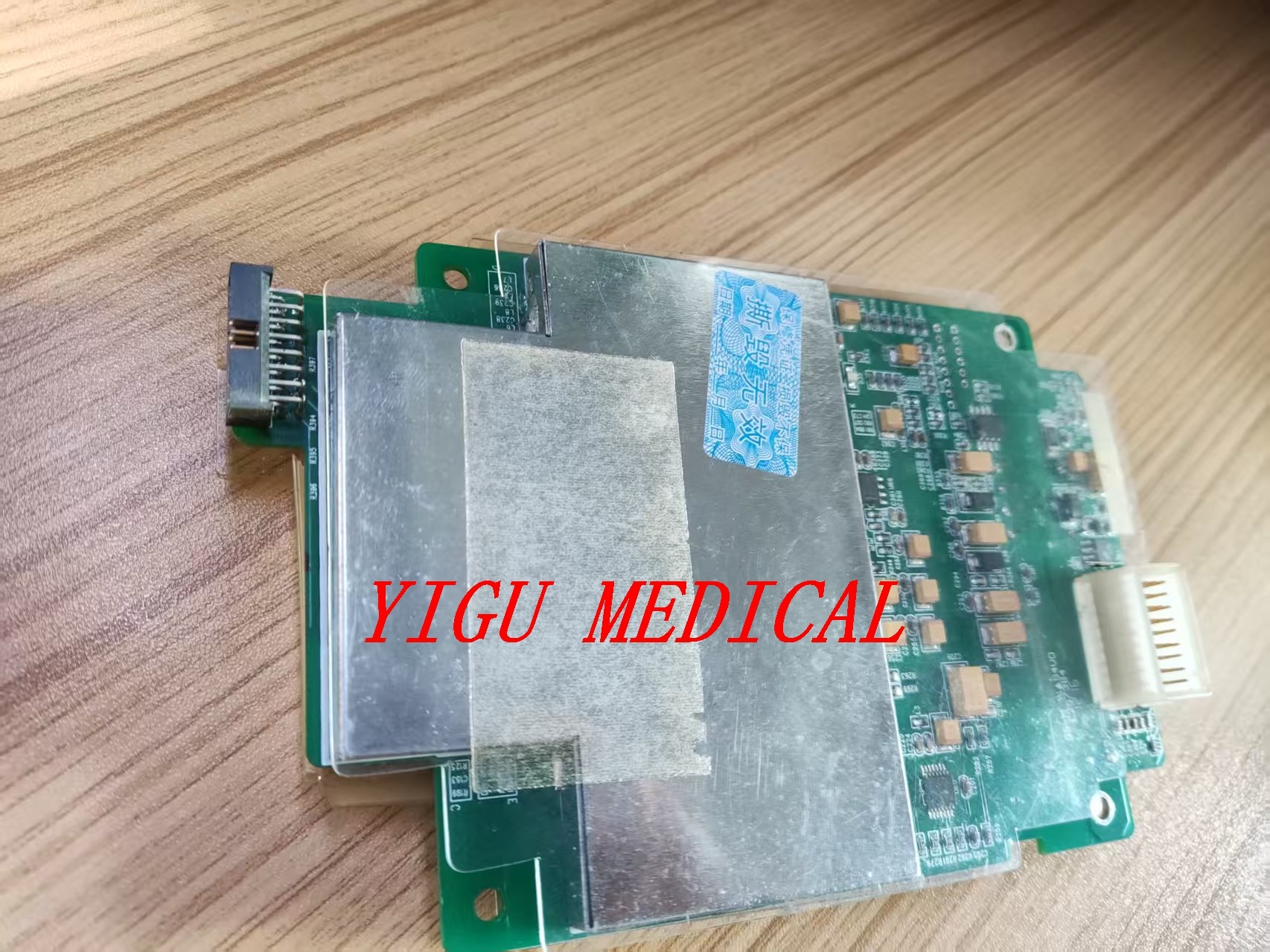

Comen C30 Patientenmonitor Mainboard PN E257384 in gutem Zustand

Hier ist eine umfassende Einführung in das Comen C30 Patientenmonitor-Hauptbrett:
**Übersicht**
Der Comen C30 ist ein kompakter, mehrparameterreicher Patientenmonitor, der für verschiedene klinische Anwendungen entwickelt wurde. Its **mainboard** (often called the **motherboard** or **system board**) is the central printed circuit board (PCB) that integrates all electronic components and facilitates communication between different modules.
**Architektur des Hauptplatzes**

**Kernfunktionen**
1. **Zentrale Verarbeitungszentrale:**
- Integriert Daten aus Parametermodulen (EKG, SpO2, NIBP, Temp, Resp, IBP usw.)
- Laufen das Betriebssystem und Überwachungssoftware
- Verwaltet Alarme, Berechnungen und Datenspeicherung

2. **Stromverteilung und -management:**
- Umwandelt Eingangsleistung (AC/DC/Batterie) in erforderliche Spannungen
- Leitet das Laden der Batterie und den Stromwechsel
- Versorgt empfindliche analoge Schaltkreise mit sauberer, regulierter Energie

3. **Signal-Routing und -Verarbeitung:**
- Analog-Digitalkonvertierung für physiologische Signale
- Digitale Signalverarbeitung (DSP) für die Wellenformanalyse
- Geräuschfilterung und Artefaktreduktion

** Hardwarekomponenten**

** Schlüssel-ICs (Integrierte Schaltkreise) an Bord**
- **Hauptprozessor:** Typischerweise eine ARM Cortex-A-Serie oder ein ähnlicher eingebetteter Prozessor
- Erinnerung:
- DDR3-RAM (in der Regel 512 MB-1 GB)
- NAND-Flashspeicher (4-8 GB) für Betriebssystem und Daten
- Möglicherweise ein SD-Karten-Slot zur Erweiterung.
- **FPGA/CPLD:** Für benutzerdefinierte Logik- und Timing-Kontrolle
- ** Leistungsmanagement-ICs:** Mehrere Gleichstrom-Gleichstrom-Wandler und LDO-Regler
- ** Kommunikationscontroller:** CAN, USB, Ethernet, UART-Controller

** Kritische Bereiche des Vorstands**
1. **CPU/Prozessorbereich:** Zentralprozessor mit RAM und Flash-Speicher
2. **Analog Front-End (AFE):** EKG-Verstärkerkreisläufe, SpO2-Signalkonditionierung
3. **Stromversorgungsabteilung:** Spannungsregler, Batteriemanagementkreisläufe
4. **Schnittstellenbereich:** Anschlüsse für Anzeige, Parametermodule, externe Ports
5. **Isolierbarriere:** Optocouplings/Isolierverstärker für die Sicherheit der Patienten

**Konnektivität und Schnittstellen**
** Außenanschlüsse **
- **Modulanschlüsse:** Für das Anschließen von Parametermodulen (typischerweise proprietäre Steckverbinder)
- ** Anzeigeschnittstelle:** LVDS- oder eDP-Anschluss für LCD-Panel
- ** Netzwerk:** RJ45 Ethernet-Anschluss
- **USB:** Normalerweise 2-4 USB 2.0/3.0-Anschlüsse
- ** Serienanschlüsse: ** RS-232 für externe Geräte (Drucker, Ventilatoren)
- **Audio:** Lautsprecherleistung für Alarme
- ** Kartenleser:** Für SD/Speicherkarten
**Interne Überschriften**
- **Schaltfläche/LED-Schnittstelle:** Steuerungen und Anzeigen der Frontplatte
- ** Batterieanschluss:** zum internen Akku
- **Ventilatoranschluss:** Für Kühlventilator
- ** Lautsprecheranschluss:** Interner Alarmsprecher
- ** JTAG/DEBUG Ports:** Für die Fabrikprogrammierung/Tests
**Systemintegration**
**Parametermodul-Schnittstelle**
Der C30 verwendet typischerweise ein modulares Design, bei dem:
- Mainboard bietet ** Backplane-Funktionalität **
- Jeder Parameter (EKG, SpO2, etc.) hat ein eigenes Tochterbrett
- Kommunikation über **CAN-Bus** oder proprietäres serielles Protokoll
**Softwarearchitektur**
- **Betriebssystem:** Embedded Linux oder VxWorks
- **Anwendungsschicht:** Comen proprietäre Überwachungssoftware
- **Boot-Prozess:** U-Boot → Linux-Kernel → Anwendung

**Technische Spezifikationen**

**Elektrische Eigenschaften**
- **Eingangsspannung:** 12-24 V Gleichspannung (normalerweise 19 V vom Netzteil)
- ** Batteriespannung:** Normalerweise 10,8-14,4 V (3- oder 4-Zell-Li-Ionen)
- ** Isolierung:** Patientenanschlusskreise haben eine Isolierung von mehr als 4000 V
- **Stromverbrauch:** 15-40 W je nach aktivem Modul

** Leistungsspezifikationen**
- **EKG-Probenahme:** Bis zu 1000 Hz pro Kanal
- ** SpO2-Aktualisierungsrate:** Normalerweise 1-2 Messwerte pro Sekunde
- **NIBP-Messzeit: ** typische 30-60 Sekunden
- ** Datenspeicherung:** 72+ Stunden Trenddaten

**Gemeinsame Probleme und Fehlerbehebung**
Häufige Fehlerpunkte
1. ** Leistungsabteilung:**
- Ausfall der Gleichstromwandler.
- ausgeblasene Sicherungen oder Schutzdioden
- Ausfälle der Batterieladung

2. ** Speicherprobleme: **
- Flash-Speicher beschädigt.
- Fehlgeschlagene RAM-Chips.
- Schaden am SD-Steckplatz

3. **Schnittstellenprobleme:**
- Beschädigte Steckverbinder durch häufiges Modulwechsel
- CAN-Bus-Kommunikationsfehler
- Probleme mit der Anzeigeoberfläche

**Symptome eines Ausfalls des Hauptplatins**
- **Kein Strom/Kein Boot:** Selbst mit guter Stromversorgung
- **Intermittierendes Einfrieren/Abstürzen:** Vor allem bei Messungen
- ** Modulerkennungsprobleme:** Module nicht erkannt oder offline fallen
- ** Anzeige-Artefakte:** Verzerrte Wellenformen oder Grafiken
- ** Batterie nicht aufgeladen:** Trotz guter Batterie und Stromversorgung

**Wartung und Service**

** Vorbeugende Wartung**
- ** Regelmäßige Reinigung:** Staubentfernung (komprimierte Luft empfohlen)
- ** Anschlüsseinspektion:** Überprüfung auf gebogene Nadeln oder Korrosion
- ** Firmware-Aktualisierungen:** Verwenden Sie die Hersteller-Aktualisierungen vorsichtig
- **Kühlung:** Gewährleistung der Lüftung und der Bedienung der Lüfter
