Original Mindray BeneHeart D3 MPM Board Multi-Parameter Modul mit fortschrittlicher Ausrüstung und langlebigem Design

Produkt-Beschreibung

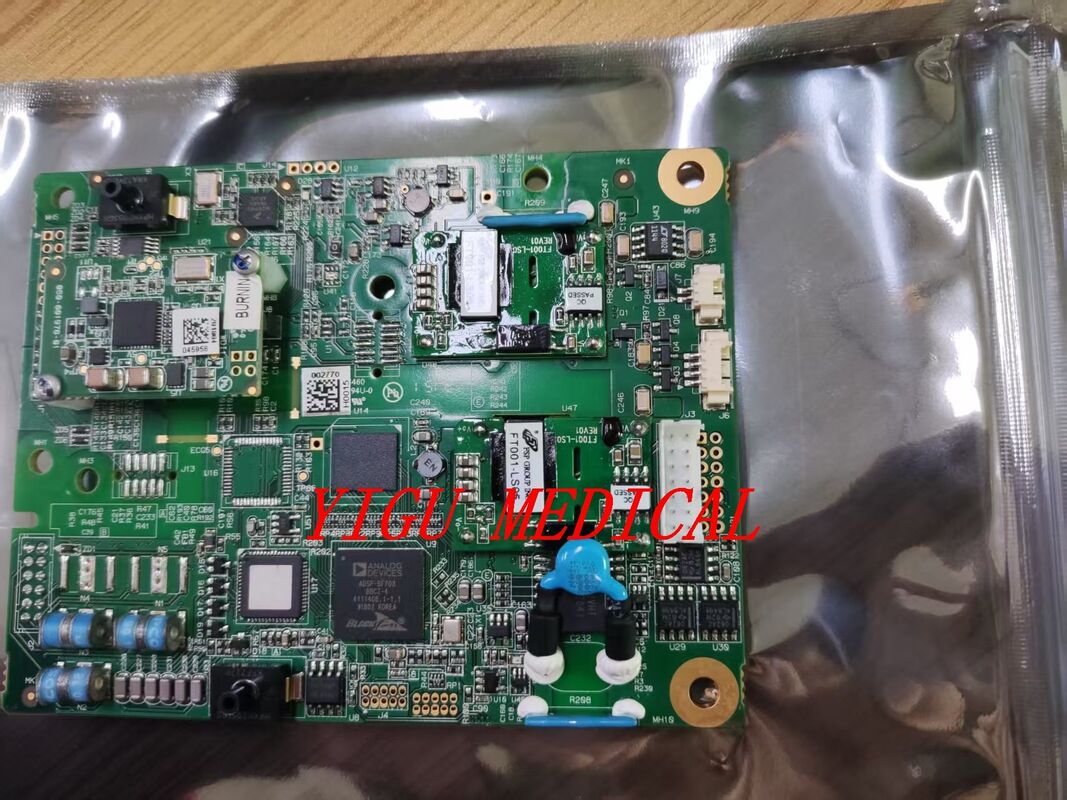

Mindray BeneHeart D3 Multi-Parameter Modul MPM-Platine PN 050-001975-05 in neuem Zustand

Das Mindray D3 MPM ist ein modulares Patientenüberwachungssystem. Die MPM-Platine ist das Kernverarbeitungsmodul, das für das Sammeln, Analysieren und Übertragen von physiologischen Daten von verschiedenen Parametermodulen (EKG, SpO₂, NIBP usw.) verantwortlich ist.

Platinenarchitektur & Funktion
Primäre Funktionen
Datenintegrations-Hub:
Aggregiert Daten von angeschlossenen Parametermodulen
Synchronisiert mehrere Datenströme
Verarbeitet die Berechnung abgeleiteter Parameter (MAP, HR usw.)
Verarbeitung & Analyse:
Echtzeit-Signalverarbeitungsalgorithmen
Arrhythmie-Erkennung und ST-Strecken-Analyse (mit entsprechenden Modulen)
Artefaktfilterung und Signalvalidierung
Systemverwaltung:
Modulerkennung und -konfiguration
Stromverteilung an angeschlossene Module
Firmware-Verwaltung für Peripheriemodule

Hardware-Spezifikationen
Wichtige Komponenten auf der Platine
Hauptprozessor: ARM-basierter Mikrocontroller (genaues Modell variiert je nach Version)
Speicher: Flash-Speicher für Firmware, RAM für Echtzeitverarbeitung
Kommunikationsschnittstellen:
CAN-Bus für interne Modulkommunikation
Ethernet-Anschluss für Netzwerkverbindung
Serielle Schnittstellen für ältere Geräte
USB-Anschlüsse für Datenexport/Upgrades
Stromregulierung: DC-DC-Wandler für saubere Stromversorgung empfindlicher Schaltkreise
Technische Merkmale
Signalverarbeitung
EKG: 12-Kanal-Fähigkeit mit erweiterter Filterung
SpO₂: Reduzierung von Bewegungsartefakten (Masimo- oder proprietäre Mindray-Algorithmen)
NIBP: Adaptive Messalgorithmen für verschiedene Patientenpopulationen
Alarmverwaltung
Konfigurierbare Alarmschwellen und -prioritäten
Intelligente Alarmsuppression während kurzer Artefakte
Eskalierende Alarmprotokolle
Datenspeicherung & Export
Trendspeicherung: Typischerweise 72+ Stunden detaillierter Wellenformen
Ereignisprotokollierung: Benutzeraktionen, Alarme, Parameteränderungen
Exportformate: PDF, XML oder proprietäre Formate
Häufige Konfigurationen
D3-Systemkombinationen
Grundlegendes MPM: EKG + SpO₂ + NIBP
Erweitertes MPM: Fügt Temperatur, Atmung, IBP hinzu
Vollständiges MPM: Enthält Kapnographie, Herzzeitvolumenmodule
Anzeigeoptionen
D3-Hauptanzeige: Integriert mit dem MPM-Modul
Zusatzanzeigen: Kann zusätzliche Bildschirme ansteuern
Fernanzeige: Über Netzwerkverbindung
Fehlerbehebung & Wartung
Häufige Probleme
Modul nicht erkannt:
Überprüfen Sie die Steckstifte auf Beschädigungen
Überprüfen Sie die Modulkompatibilität
Mögliche Kommunikationsstörung der Platine

Intermittierender Datenverlust:

Lose interne Verbindungen

Probleme mit der Stromversorgung

Firmware-Beschädigung

Verarbeitungsfehler:

Softwarefehler (möglicherweise Neustart erforderlich)

Speicherbeschädigung

Prozessorüberlastung

Wartungsanforderungen
Regelmäßig: Software-Updates/Firmware-Upgrades

Vorbeugend: Kontaktreinigung, Sichtprüfung

Periodisch: Kalibrierungsüberprüfung (für einige Parameter)

Technische Hinweise
Firmware-Architektur
Echtzeit-Betriebssystem: Typischerweise VxWorks oder ein ähnliches eingebettetes System

Modulares Design: Jedes Parametermodul hat eine dedizierte Firmware

Update-Prozess: Über USB- oder Netzwerkverbindung

Sicherheitsmerkmale
Isolation: Patientenverbundene Schaltkreise haben medizinische Isolation

Selbsttests: Automatisch beim Start und in regelmäßigen Abständen während des Betriebs

Redundanz: Kritische Funktionen können über Backup-Verarbeitungspfade verfügen
