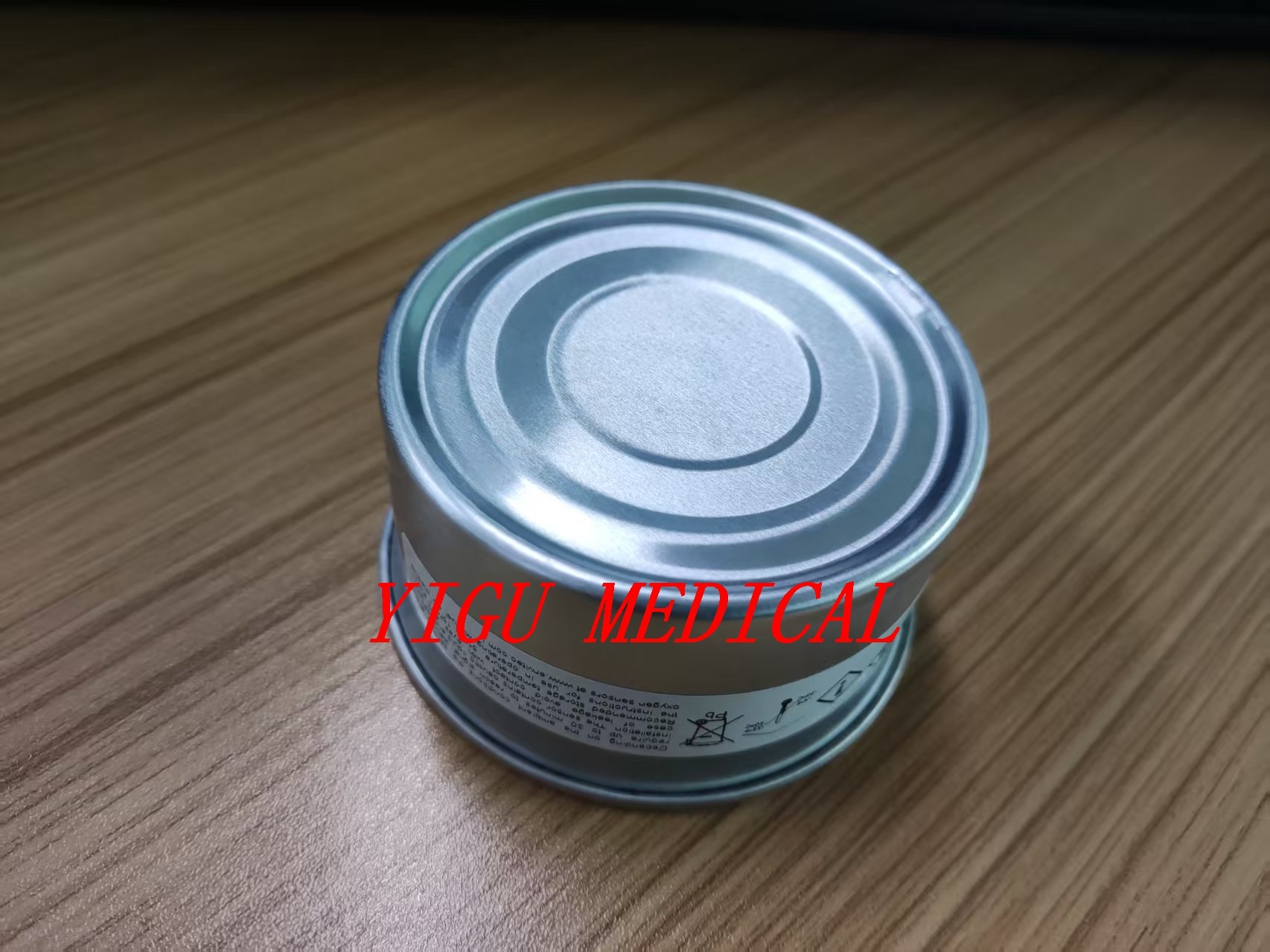

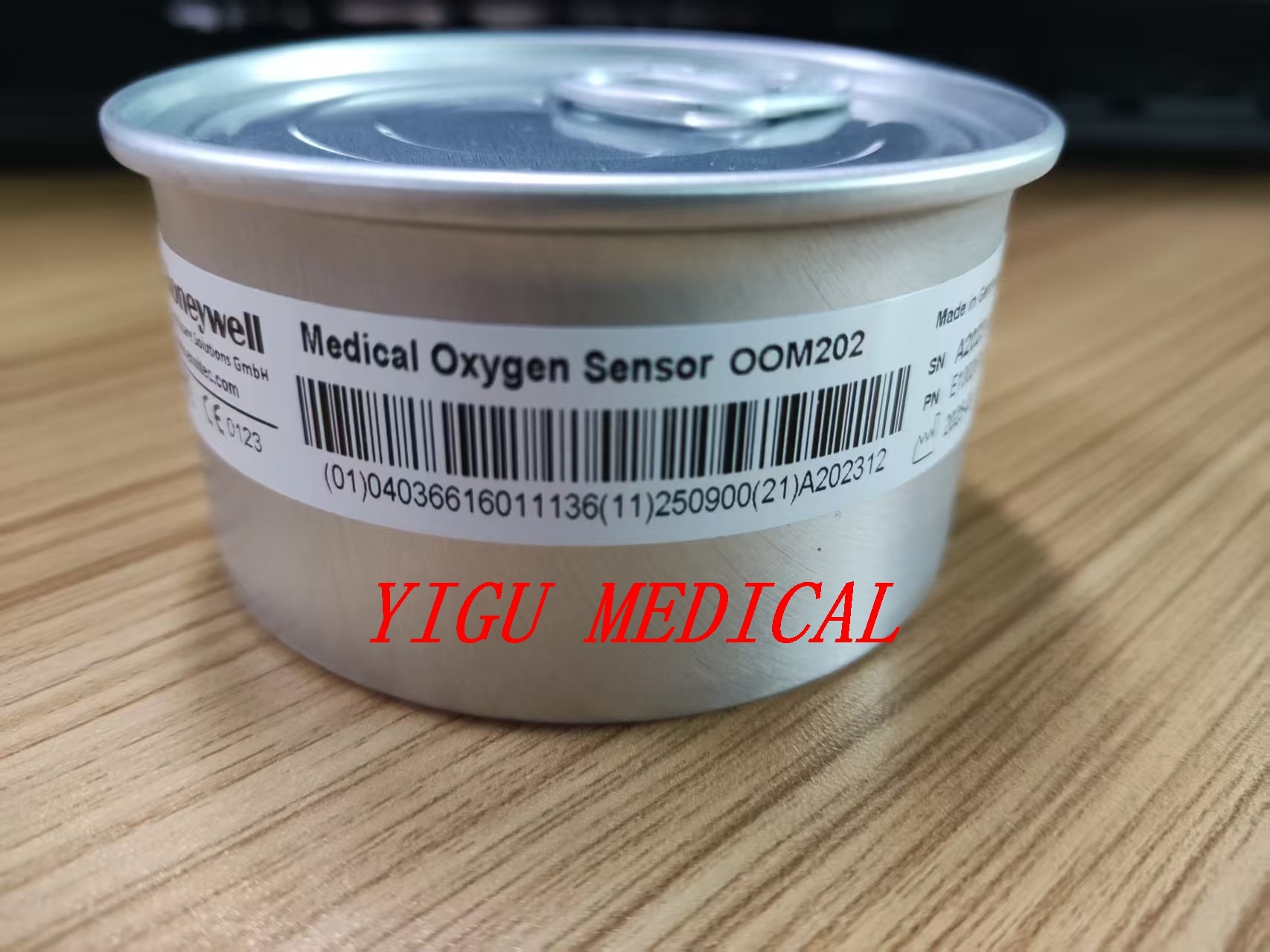

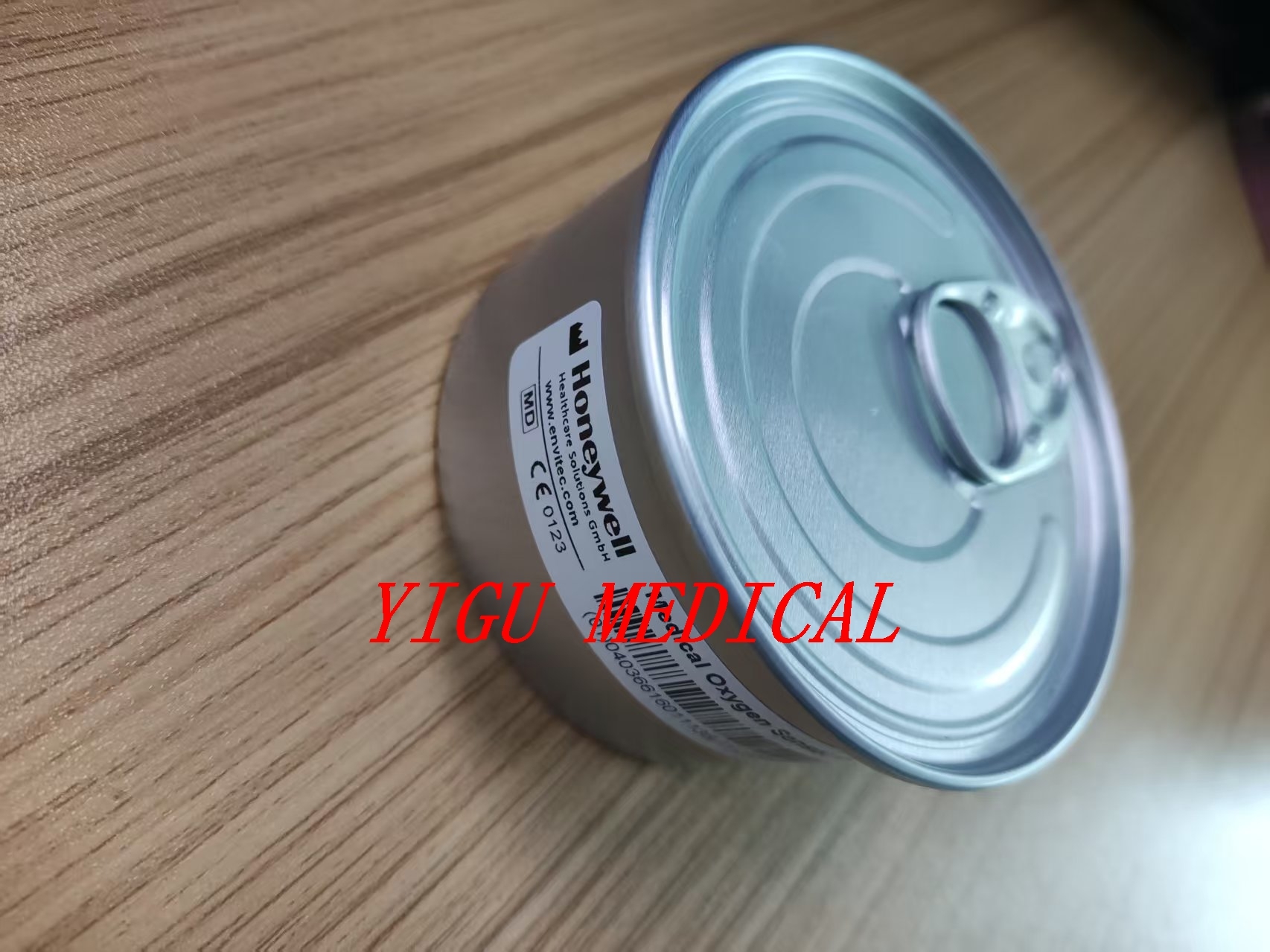

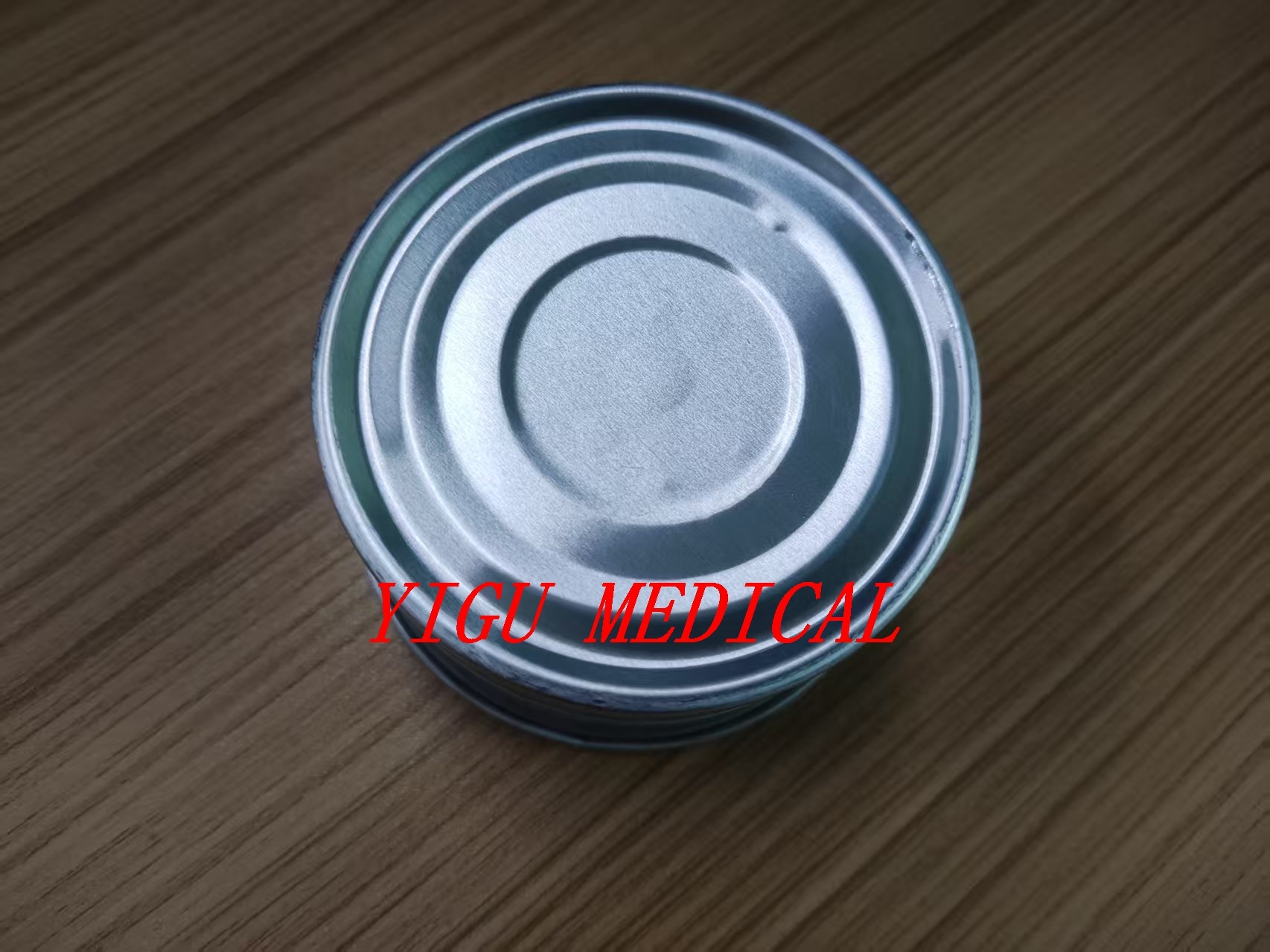

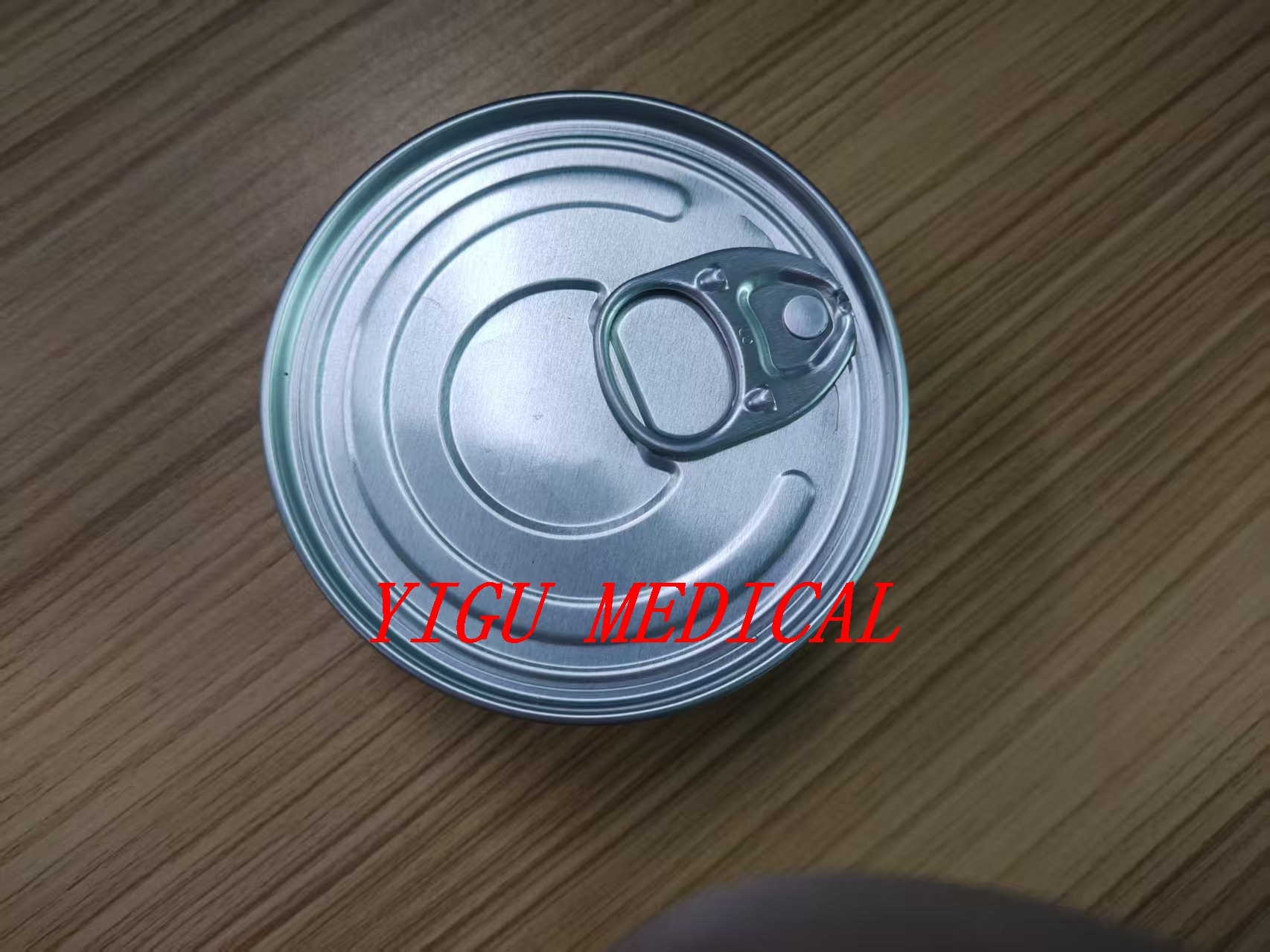

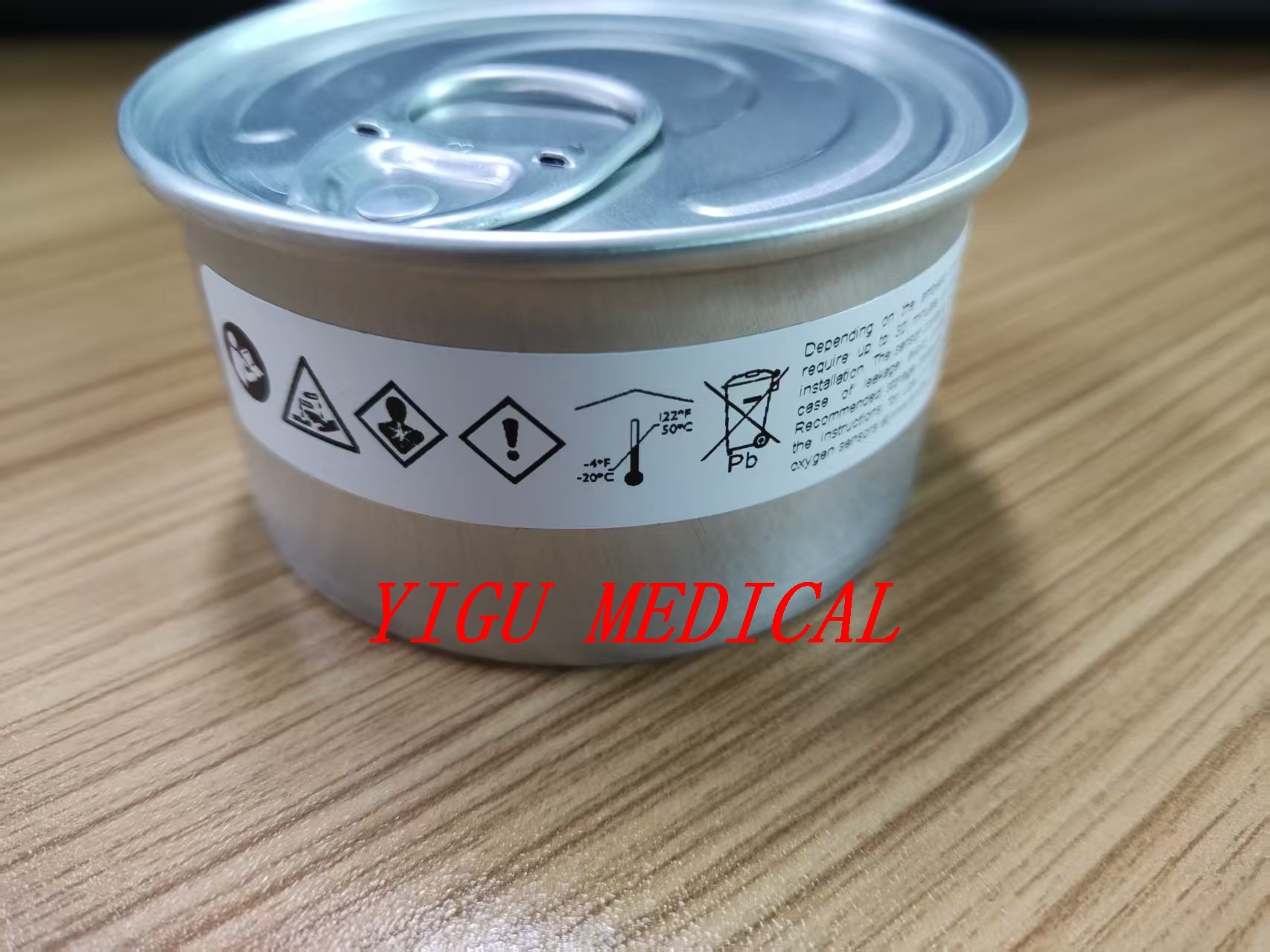

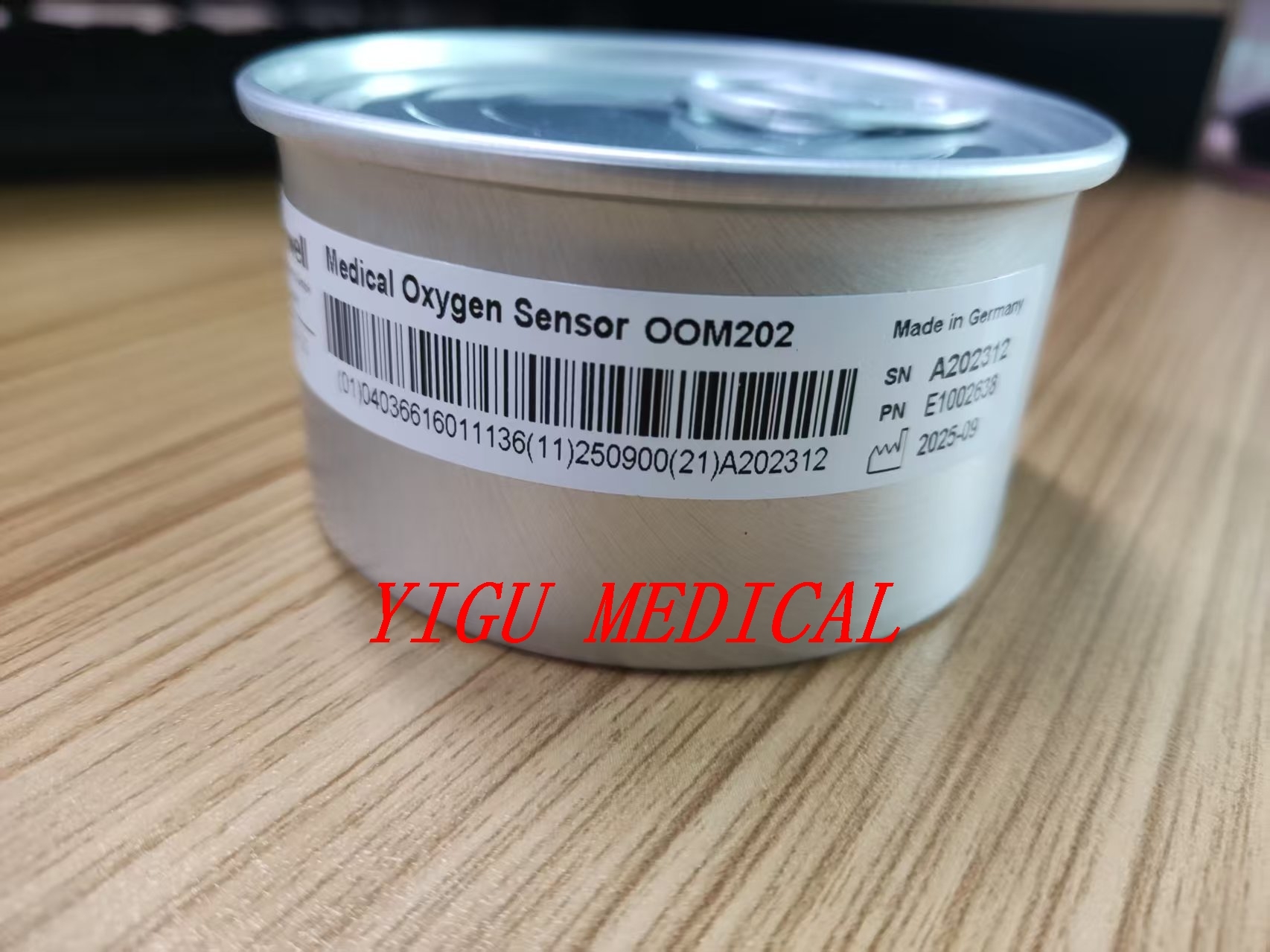

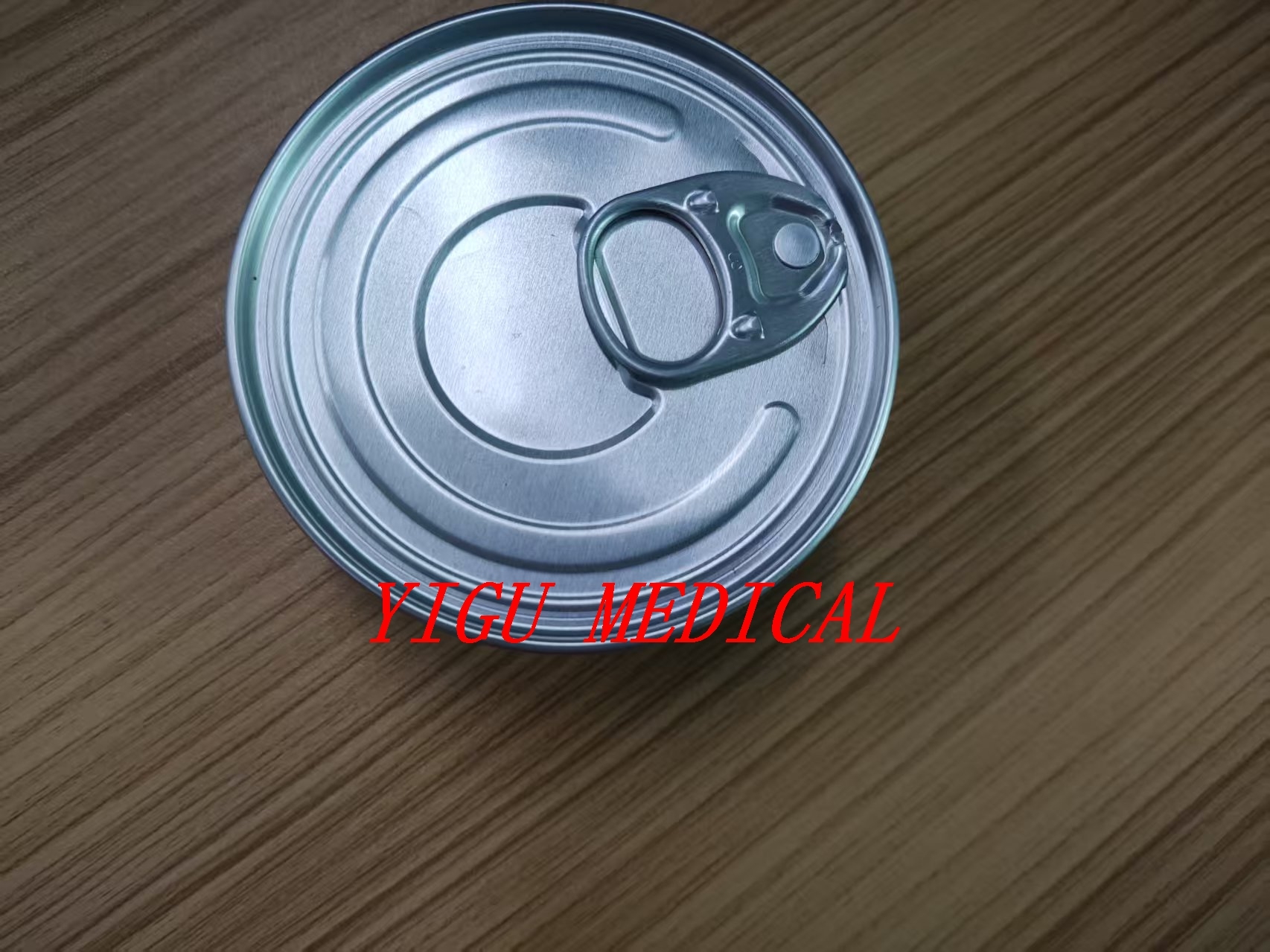

ENVITEC Medizinischer Sauerstoffsensor OOM202 Medizinischer Sauerstoffsensor mit 3-monatiger Garantie
Hier ist eine detaillierte Einführung in den ENVITEC Medical Oxygen Sensor OOM202, eine kritische Komponente in Atem- und Anästhesiegeräten.
Übersicht: Eine präzise elektrochemische Zelle
Der ENVITEC OOM202 ist ein paramagnetischer Differenzialsensor für Sauerstoff (O2), eine Art "magnetischer Dumb-Bell" oder "paramagnetischer" Sensor, der für die medizinische Gasüberwachung entwickelt wurde.Es ist keine galvanische Brennstoffzelle oder ein Zirkonie-Sensor., die andere gängige Sauerstoffmesstechnologien sind.
Seine Hauptaufgabe besteht darin, die Sauerstoffkonzentration in Atmungskreisläufen, Atemschutzgeräten, Anästhesiegeräten und Gasmischern von Patienten mit hoher Genauigkeit und schneller Reaktion zu messen.
Haupteigenschaften und Technologie
1Grundprinzip: Paramagnetismus
Physikalische Eigenschaft: Sauerstoff (O2) ist stark paramagnetisch, was bedeutet, dass er in ein Magnetfeld gezogen wird.Anästhetische Dämpfe) sind leicht diamagnetisch (von einem Magnetfeld abgewehrt).
Die "Dumb-Bell"-Konstruktion: Der Sensor enthält eine kleine, aufgehängte Quarz-Dumb-Bell, gefüllt mit einem diamagnetischen Gas (wie Stickstoff), in einem nicht einheitlichen Magnetfeld positioniert.
Wie es funktioniert:
1Wenn eine sauerstoffhaltige Gasmischung in die Probenkammer fließt, werden die paramagnetischen Sauerstoffmoleküle in das Magnetfeld gezogen.
2Dies erzeugt eine Kraft, die die diamagnetische Dumb-Bell verdrängt (dreht).
3Der Drehgrad ist direkt proportional zum Teildruck des Sauerstoffs im Probegas.
4Ein präzises optisches oder kapazitives System misst diese Drehung und wandelt sie in ein elektrisches Signal (0-5 V oder digital) um, das dem O2-Prozent entspricht.
2. Schlüsselspezifikationen (typisch)
Messbereich: 0-100% O2 (oft linear über den gesamten Bereich)
Genauigkeit: Typischerweise ± 1% der Messwerte oder besser im medizinischen Bereich (21-100% O2), was für den klinischen Einsatz hervorragend ist.
Reaktionszeit (T90): Sehr schnell, in der Regel < 200 ms, so dass die Atem-nach-Atem-Überwachung möglich ist.
Ausgangssignal: Analogspannung (z. B. 0-5V für 0-100% O2) oder digital (über integrierte Elektronik).
Probenfluss: erfordert einen kleinen, konstanten Probenfluss, typischerweise 50-200 ml/min. Viele Geräte verwenden eine eingebaute Probenahmpumpe.
Lebensdauer: Im Gegensatz zu elektrochemischen Brennstoffzellen, die abschwinden, hat die OOM202 keine Verbrauchselemente.und elektronische Stabilität häufig 5+ Jahre bei ordnungsgemäßer Kalibrierung.
Typische Anwendungen in Medizinprodukten
Das OOM202 ist in die Gasüberwachungsmodule von High-End-Geräten integriert:
Ventilatoren für Notfallbehandlungen: (z. B. ältere Geräte von Dräger Evita, Hamilton, Maquet) zur Überwachung von FiO2 (inspirierte Sauerstofffraktion).
Anästhesie-Arbeitsplätze: (z. B. Datex-Ohmeda, Dräger) Zur Messung der O2-Konzentration im frischen Gasfluss und Atmungskreislauf.
Patientenüberwachungssysteme: als Teil eines Multi-Gas-Analysatormoduls (z. B. in Kombination mit CO2, N2O und Wirkstoffsensoren).
Prüfung von Sauerstoffkonzentratoren und -mischern: zur Kalibrierung und Qualitätskontrolle.
Kritische Anwendungs- und Wartungspunkte
1Die Kalibrierung ist entscheidend:
Nullpunkt: Normalerweise verwendet 100% Stickstoff (0% O2). Verwenden Sie niemals ein Gas mit CO2 zur Nullstellung, da CO2 diamagnetisch ist und einen falschen Nullwert erzeugt.
Span Point: Verwendet ein bekanntes Sauerstoffkalibriergas (z. B. 100% O2 oder eine medizinische Luft/Sauerstoffmischung wie 21% oder 95%).
2. Systemintegrität der Proben:
Es muss mit einer Wasserfalle, einem Partikelfilter und einem Durchflussregler verwendet werden.
Die Probenleitungen müssen sauber, trocken und undicht sein.
