Mindray EPM10 Patientenmonitor Touchscreen mit 90 Tagen Garantie

Produkt-Beschreibung

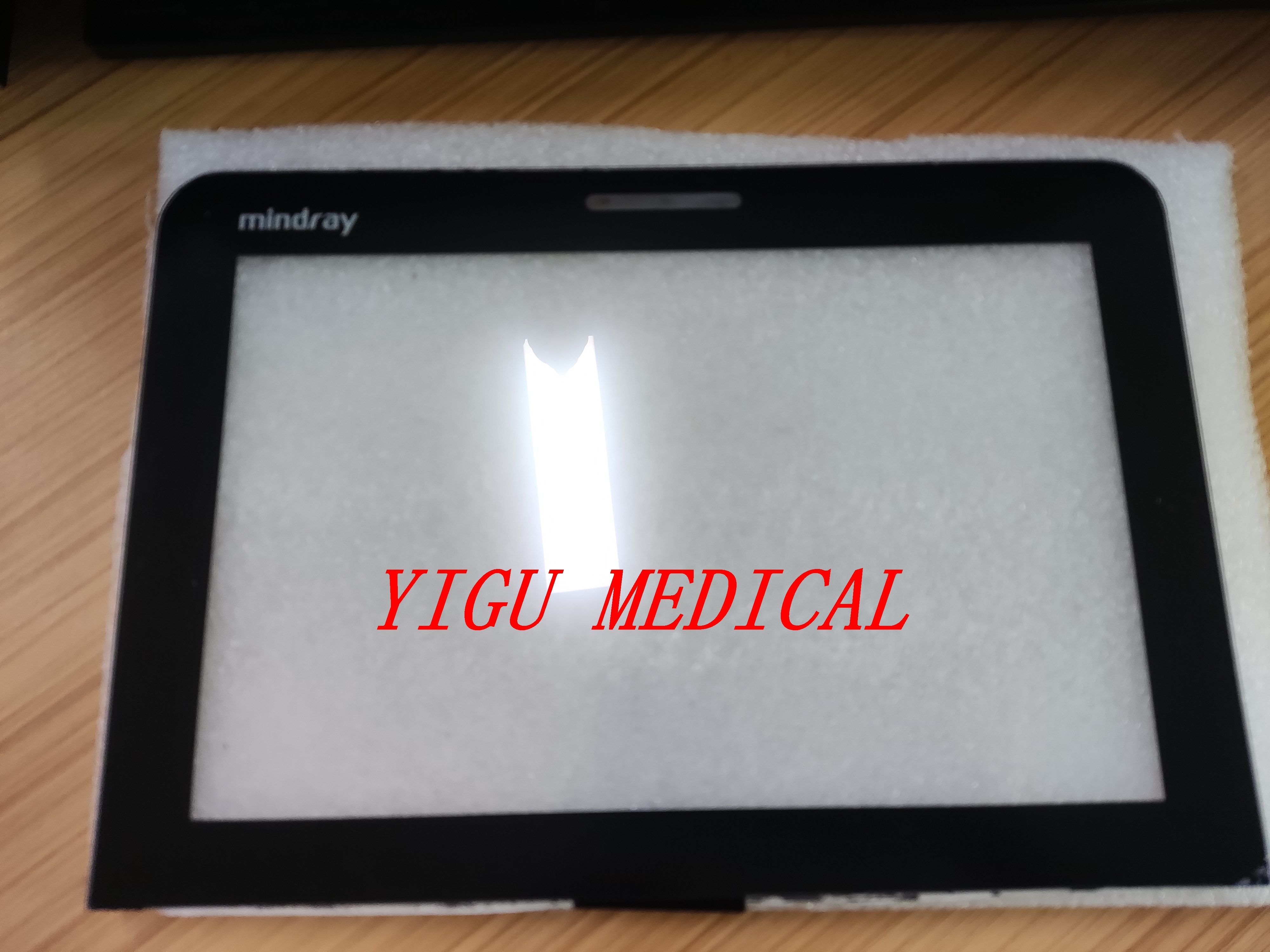

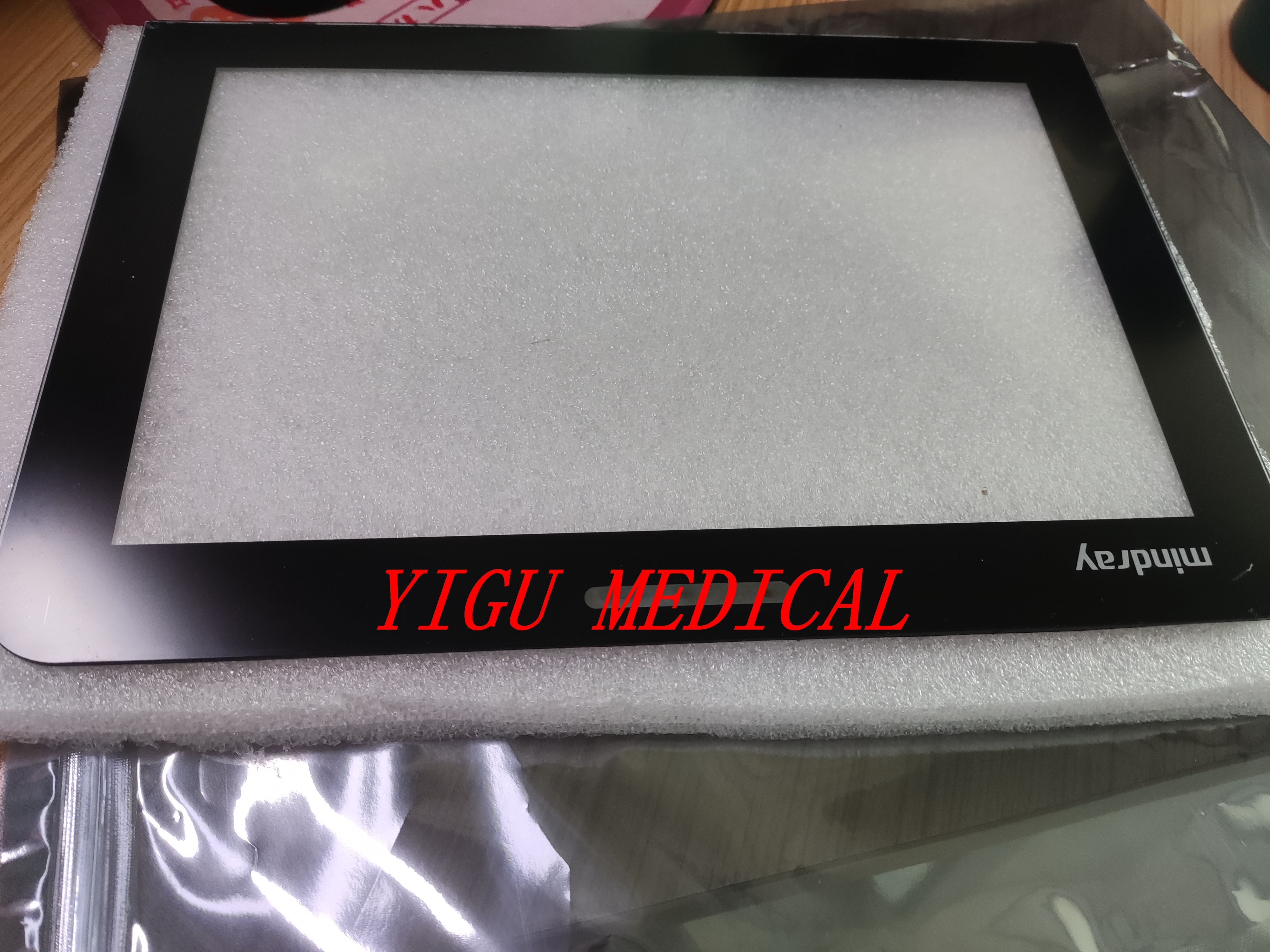

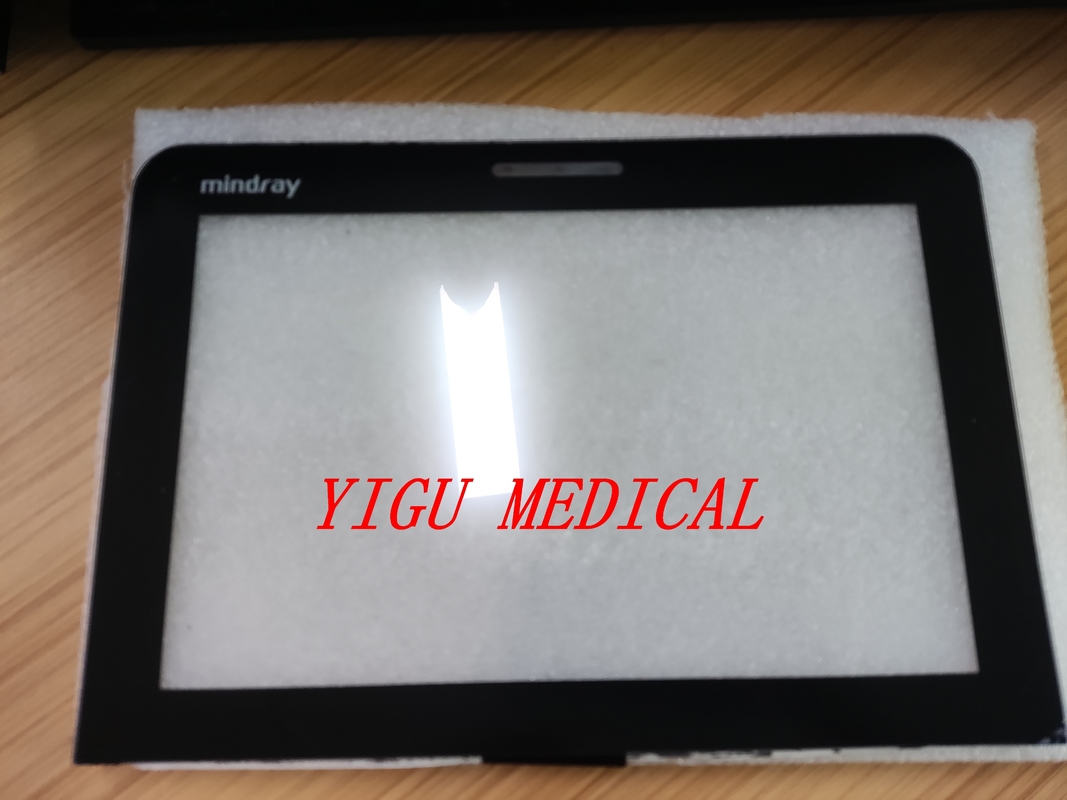

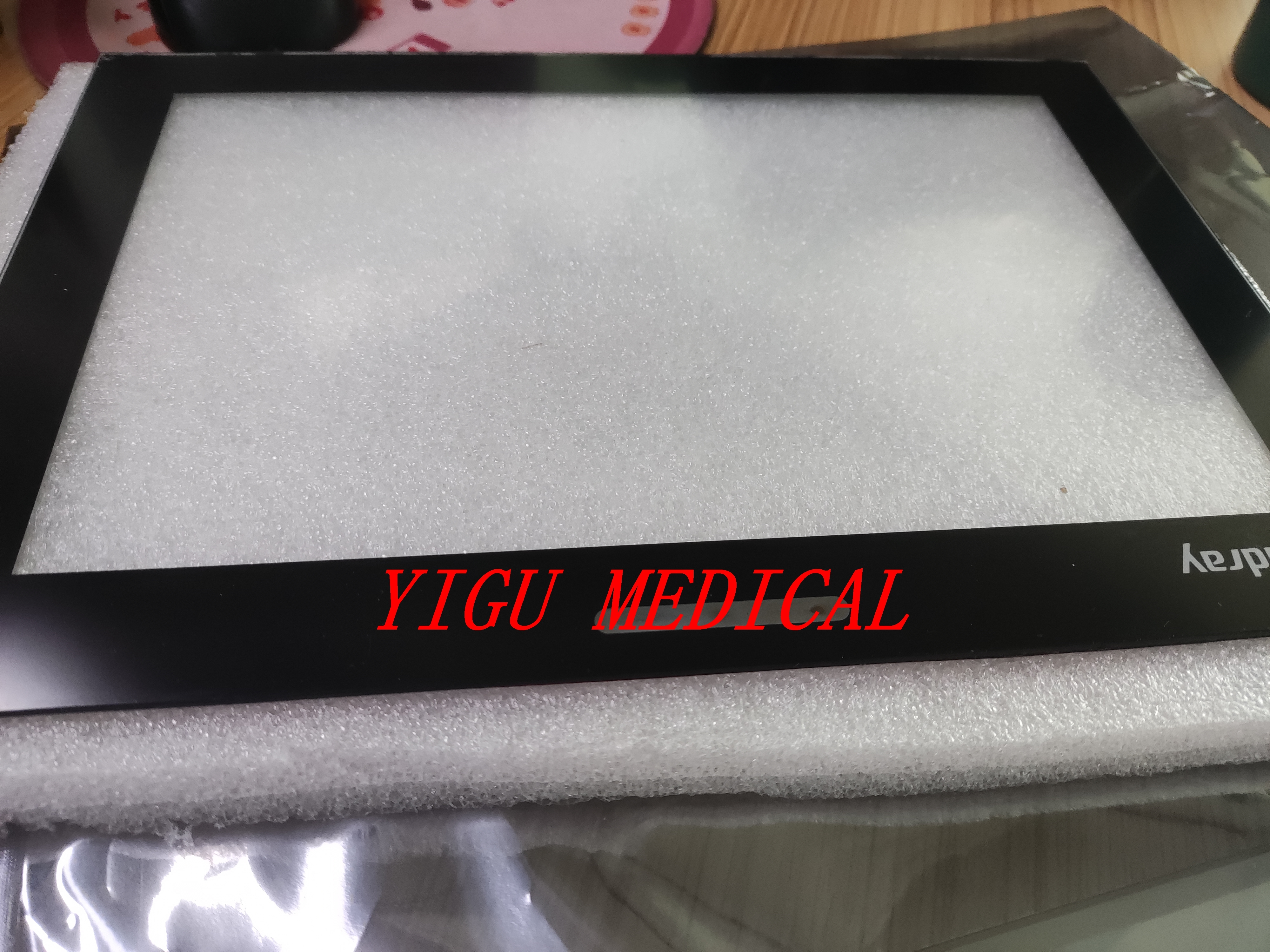

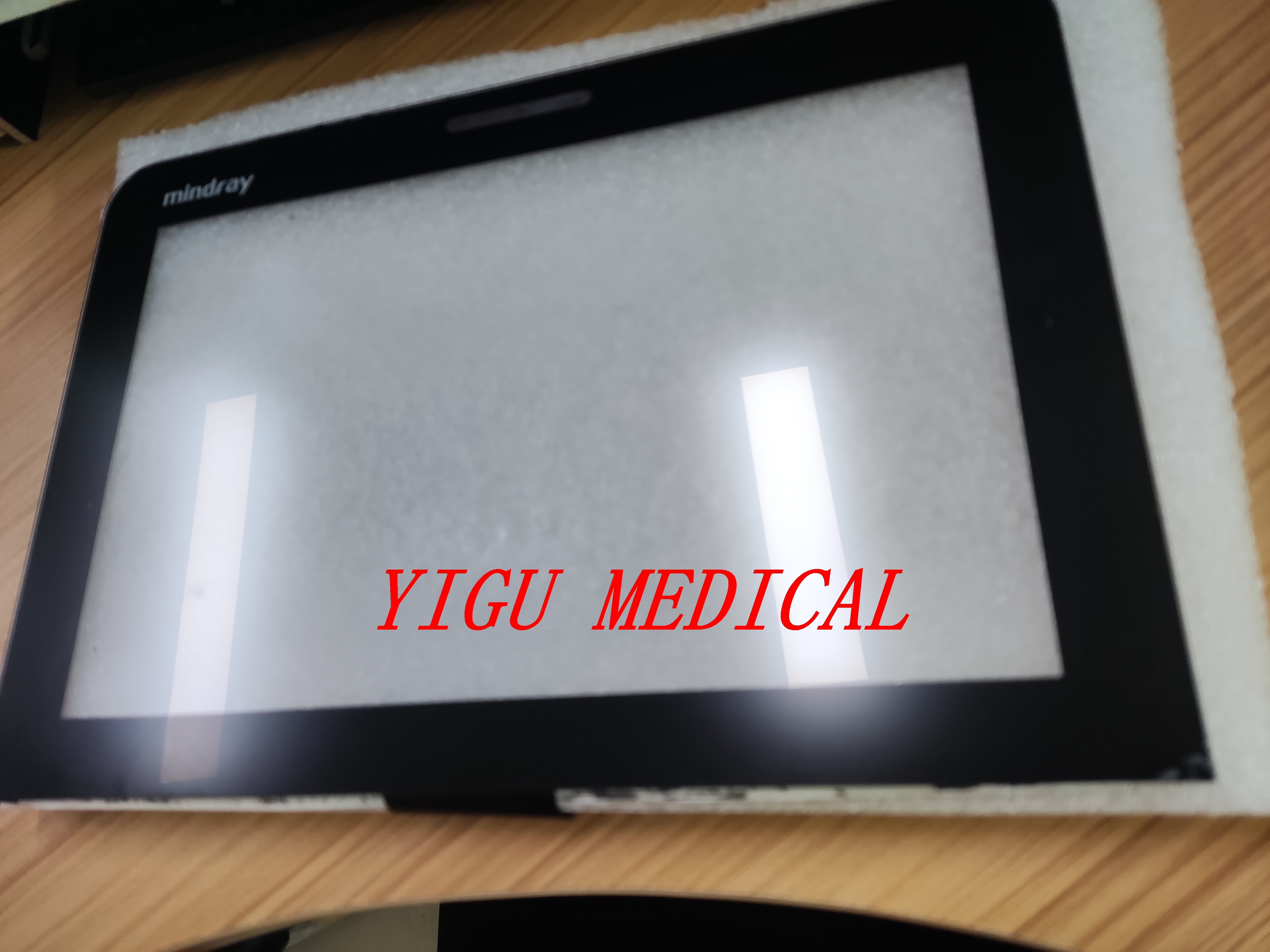

Mindray EPM10 Patientenmonitor Touchscreen mit 90 Tagen Garantie

Überblick: Die primäre Benutzeroberfläche

Der Touchscreen des **Mindray EPM10** Patientenmonitors ist eine integrale Komponente, die als Hauptschnittstelle zwischen dem Kliniker und dem Gerät dient. Er ersetzt oder ergänzt traditionelle physische Tasten und Knöpfe durch eine moderne, intuitive und softwarekonfigurierbare Oberfläche zur Steuerung aller Aspekte der Überwachung.

Es ist nicht nur ein Display; es ist ein komplexes Eingabesystem, das für die schnelllebige klinische Umgebung konzipiert wurde.

Hauptfunktionen und -merkmale

1. **Primäre Benutzereingabe:**
* Er ermöglicht Klinikern den Zugriff auf Menüs, das Ändern von Einstellungen, das Festlegen von Alarmschwellen, das Einfrieren von Wellenformen und das Überprüfen von Trends direkt durch Berühren des Bildschirms.
* Dies bietet eine flexible Oberfläche, bei der sich die Bedienelemente kontextabhängig ändern können, basierend auf dem ausgewählten Parameter oder Modus.

2. **Hochauflösendes Display:**
* Der Bildschirm zeigt alle wichtigen Patienteninformationen gleichzeitig an, einschließlich:
* Echtzeit-Wellenformen (EKG, SpO₂, RESP, IBP usw.)
* Numerische Vitalzeichenwerte (HR, NIBP, SpO₂, Temp)
* Alarmmeldungen und -einstellungen
* Patientendemografie
* Batteriestatus und Netzwerkverbindung

3. **Haltbarkeit und klinisches Design:**
* **Typ:** Es handelt sich mit ziemlicher Sicherheit um einen **kapazitiven Touchscreen (PCAP)**, die gleiche Technologie, die in modernen Smartphones und Tablets verwendet wird. Diese Technologie bietet:
* Ausgezeichnete Klarheit und Multi-Touch-Fähigkeit.
* Hohe Empfindlichkeit und Reaktionsfähigkeit.
* Haltbarkeit, da es sich um eine feste Glasoberfläche ohne bewegliche Membran handelt.
* **Schutzbeschichtung:** Der Bildschirm verfügt über eine robuste, kratzfeste Glasbeschichtung, um der ständigen Reinigung und Desinfektion in einer Krankenhausumgebung standzuhalten.
* **Optische Verbindung (wahrscheinlich):** Um die Lesbarkeit in hellen Umgebungen (wie OP-Sälen mit starkem Licht) zu verbessern, wird das LCD oft optisch mit dem Touchglas verbunden. Dieser Prozess reduziert interne Reflexionen und Blendeffekte und verbessert den Kontrast und die Lesbarkeit aus weiten Winkeln.

Häufige Komponenten der EPM10 Touchscreen-Baugruppe

Der "Touchscreen" ist typischerweise eine integrierte Baugruppe, die aus mehreren Schichten besteht:

1. **Obere Schicht: Schutzglas**
* Die harte, haltbare äußere Oberfläche, die von Benutzern berührt wird. Sie ist mit einer **Anti-Glare**- und **Anti-Fingerprint**-Beschichtung versehen.

2. **Touch-Sensor-Schicht (Der "Touch"-Teil):**
* Ein dünnes, transparentes Elektrodennetz (normalerweise aus Indiumzinnoxid - ITO), das das Vorhandensein und die Position der kapazitiven Ladung eines Fingers erkennt.

3. **LCD-Anzeigefeld (Der "Bildschirm"-Teil):**
* Das eigentliche TFT-LCD, das die Bilder und Daten erzeugt. Es ist ein hochwertiges Display in medizinischer Qualität, das für eine genaue Farbdarstellung und Wellenformklarheit konzipiert wurde.

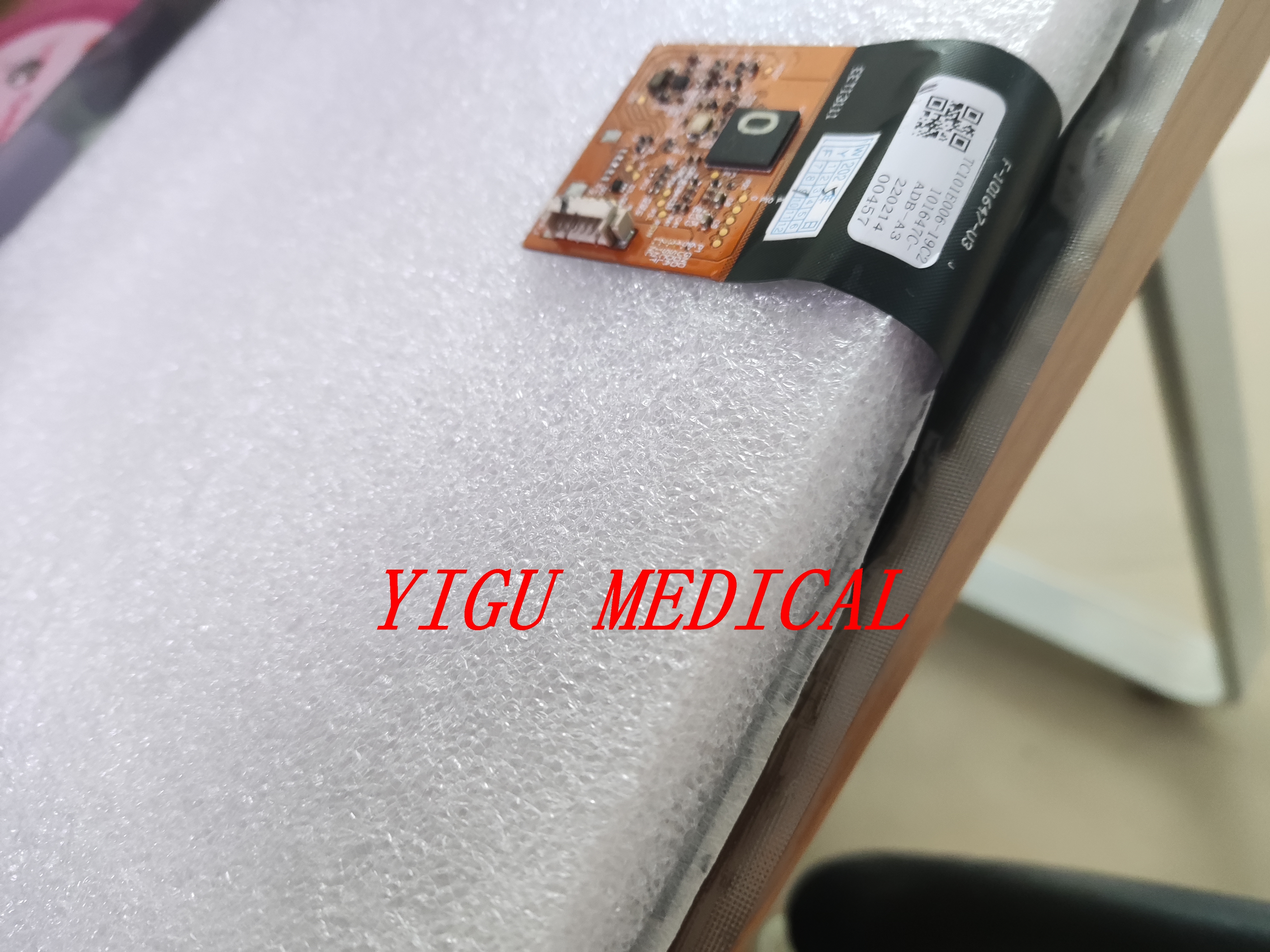

4. **Touchscreen-Controller-Platine:**
* Eine kleine, dedizierte Leiterplatte, die mit der Hauptsensorschicht verbunden ist. Ihre Aufgabe ist es:
* Den Touchsensor kontinuierlich auf Eingaben zu scannen.
* Die Touch-Position zu digitalisieren.
* Diese Daten über eine Standardschnittstelle (z. B. USB) an die Hauptplatine des Monitors zu übertragen.

5. **LVDS/Anzeigekabel:**
* Ein separates Kabel, das das Videosignal von der Hauptplatine des Monitors zum LCD-Panel leitet.

Häufige Probleme und Fehlerpunkte

1. **Physische Beschädigung:**
* **Risse:** Aufprallschäden können das äußere Glas beschädigen. Während der Touch in einigen Bereichen möglicherweise noch funktioniert, stellt ein gerissener Bildschirm ein Infektionsrisiko dar und erfordert in der Regel einen vollständigen Austausch.
* **Delamination:** Im Laufe der Zeit oder durch Chemikalienexposition können sich die Schichten der Baugruppe zu trennen beginnen, was zu Blasen oder trüben Bereichen führt.

2. **Ausfall der Touch-Funktion:**
* **Kalibrierungsdrift:** Die Touch-Reaktion wird ungenau (z. B. aktiviert das Berühren eines Symbols ein anderes). Dies kann oft über eine **Touch-Kalibrierungs**routine im Servicemenü korrigiert werden.
* **Vollständiger Touch-Ausfall:** Das Display funktioniert, aber die Touch-Eingabe nicht. Dies wird häufig verursacht durch:
* Eine fehlerhafte **Touchscreen-Controller-Platine**.
* Ein getrenntes oder beschädigtes **Touchsensor-Flexkabel**.
* Ein Fehler auf der Hauptplatine, der keine Stromversorgung oder Signalverarbeitung liefert.

3. **Anzeigeprobleme (dem LCD inhärent):**
* **Tote Pixel:** Pixel, die dauerhaft ausgeschaltet sind und als schwarze Punkte erscheinen.
* **Bildschirmflackern oder Artefakte:** Oft verursacht durch ein fehlerhaftes LCD-Panel, ein loses LVDS-Kabel oder eine defekte Hauptplatine.
* **Ausfall der Hintergrundbeleuchtung:** Der Bildschirm erscheint gedimmt oder vollständig dunkel, aber Sie können die Daten mit einer Taschenlampe schwach sehen. Dies deutet darauf hin, dass die LED-Hintergrundbeleuchtung ausgefallen ist.

Service- und Wartungshinweise

*Reinigung:* Verwenden Sie nur weiche, fusselfreie Tücher und von Mindray empfohlene Desinfektionsmittel in Krankenhausqualität (typischerweise Tücher auf Isopropylalkohol- oder Wasserstoffperoxidbasis). Vermeiden Sie scheuernde Tücher und aggressive Chemikalien.
* **Kalibrierung:** Wenn die Touch-Funktion ungenau wird, kann ein qualifizierter biomedizinischer Techniker eine Touchscreen-Rekalibrierung über das versteckte Servicemenü des Geräts durchführen.
* **Austauschkomplexität:** Der Austausch der Touchscreen-Baugruppe ist eine Spezialreparatur. Oft ist dazu die Demontage der Frontblende des Monitors und die Handhabung empfindlicher Anschlüsse erforderlich. **Dies sollte von geschultem Personal durchgeführt werden.**
* **Integrierte Einheit:** Für Reparaturzwecke werden der Touchscreen, das LCD und manchmal die Frontblende oft als eine einzige, vormontierte Einheit verkauft, um eine ordnungsgemäße Ausrichtung und Abdichtung zu gewährleisten.

Zusammenfassend lässt sich sagen, dass der **Mindray EPM10 Touchscreen eine hochwertige, medizinische kapazitive Touch-Oberfläche** ist, die für Zuverlässigkeit, Klarheit und intuitive Bedienung in kritischen Pflegeumgebungen konzipiert wurde. Sein Ausfall wirkt sich direkt auf die Benutzerfreundlichkeit des Monitors aus, was ihn zu einer der häufigsten vom Benutzer austauschbaren Komponenten macht, die einen professionellen Service erfordern.
