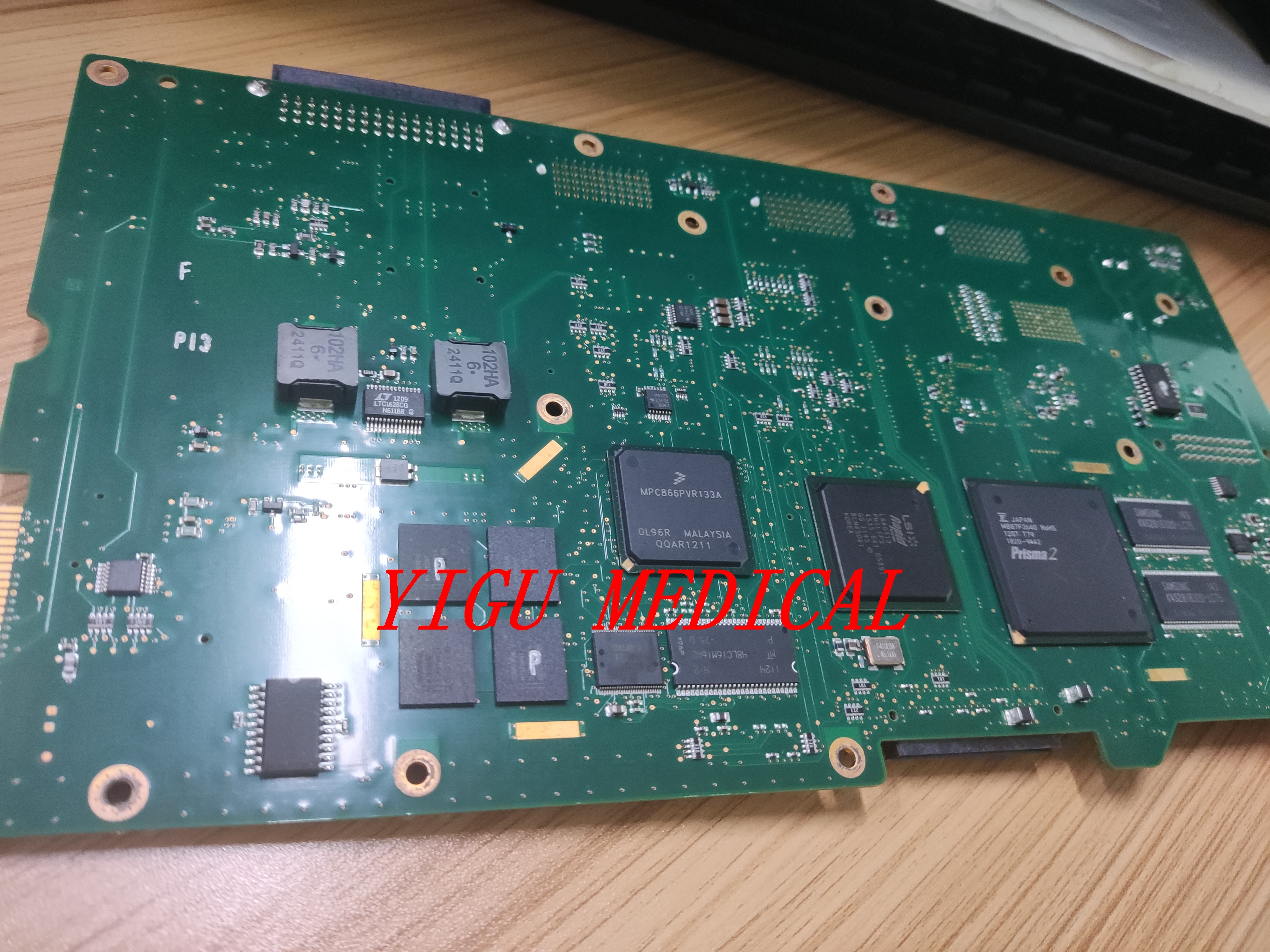

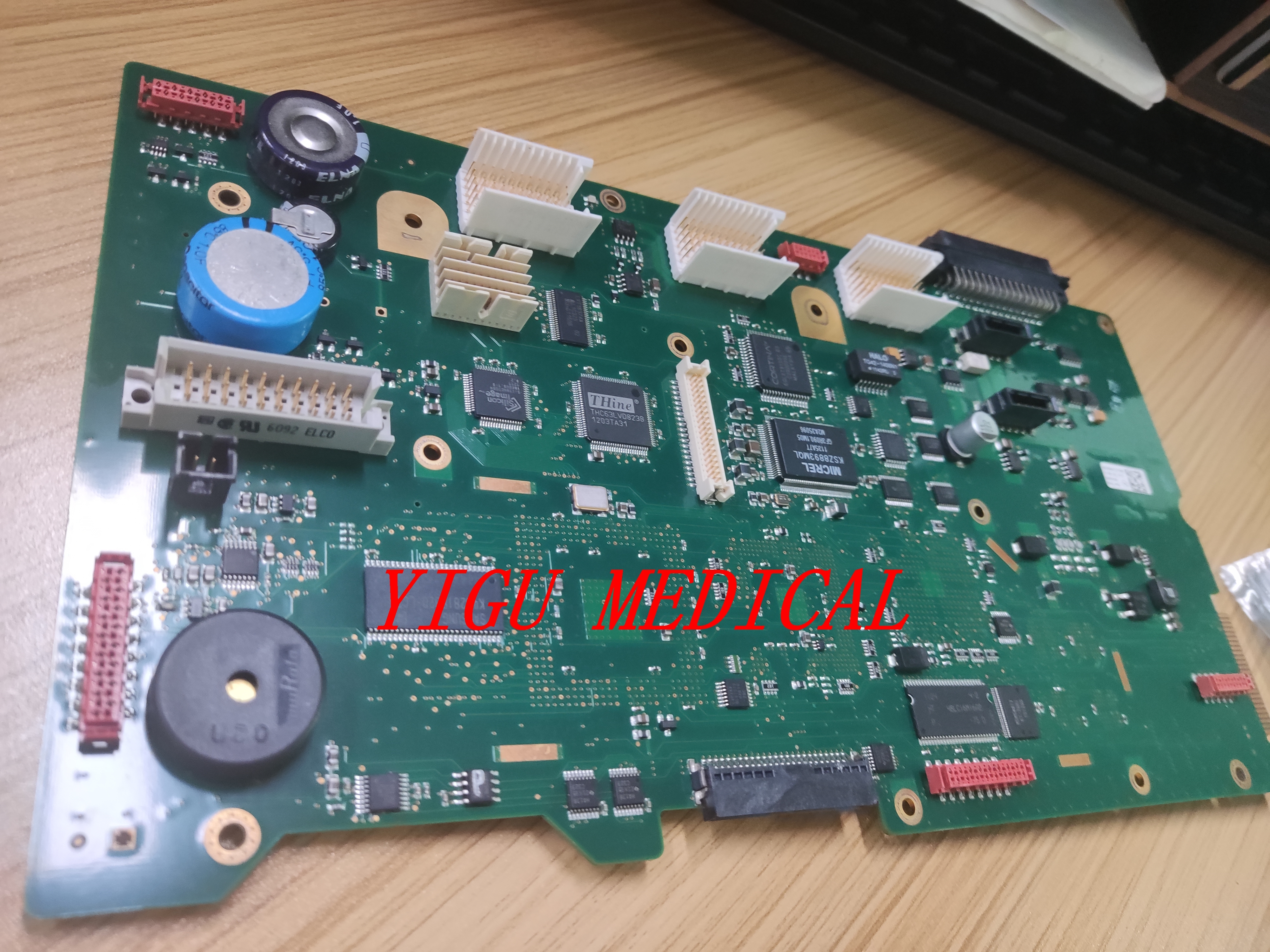

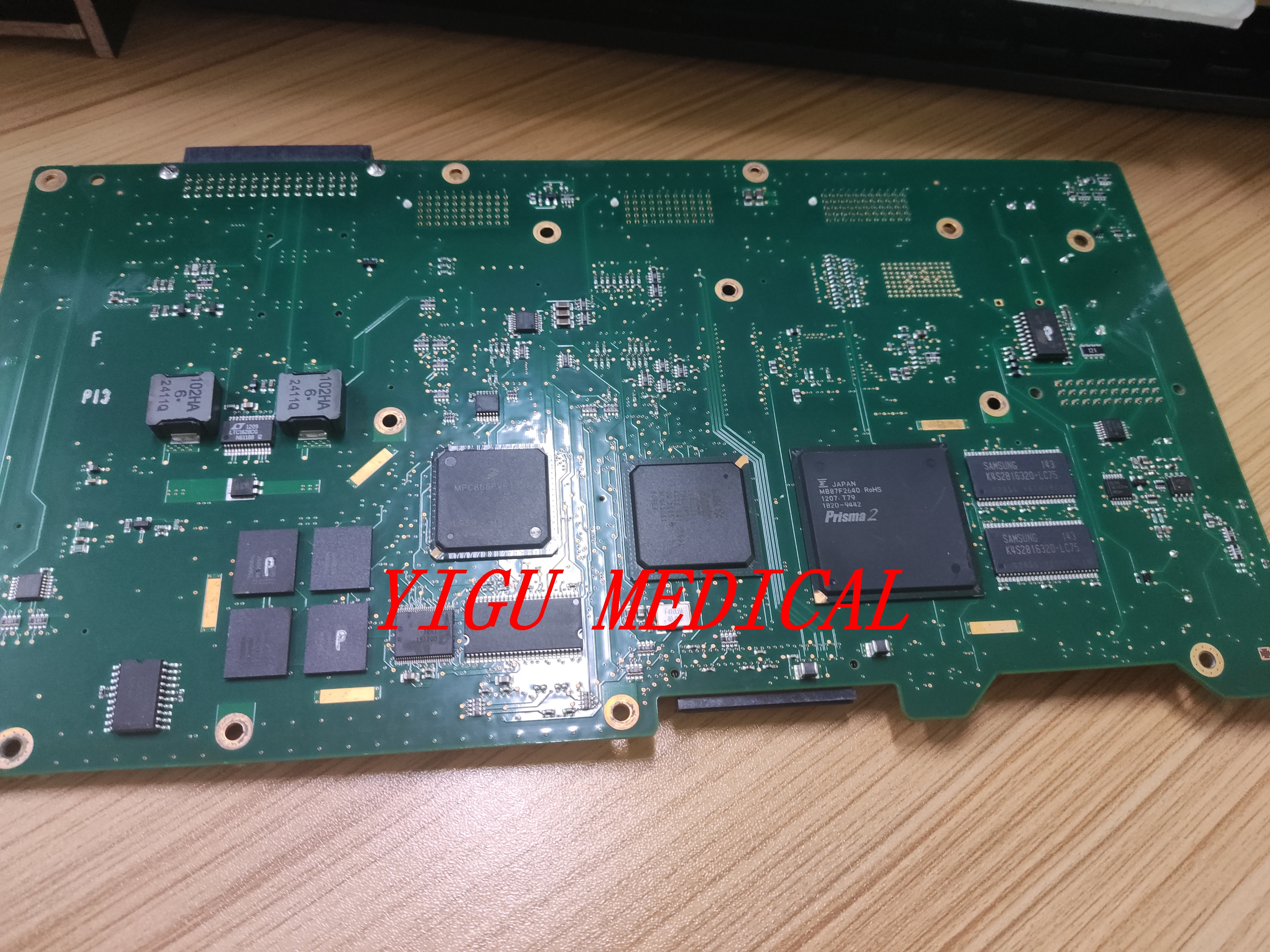

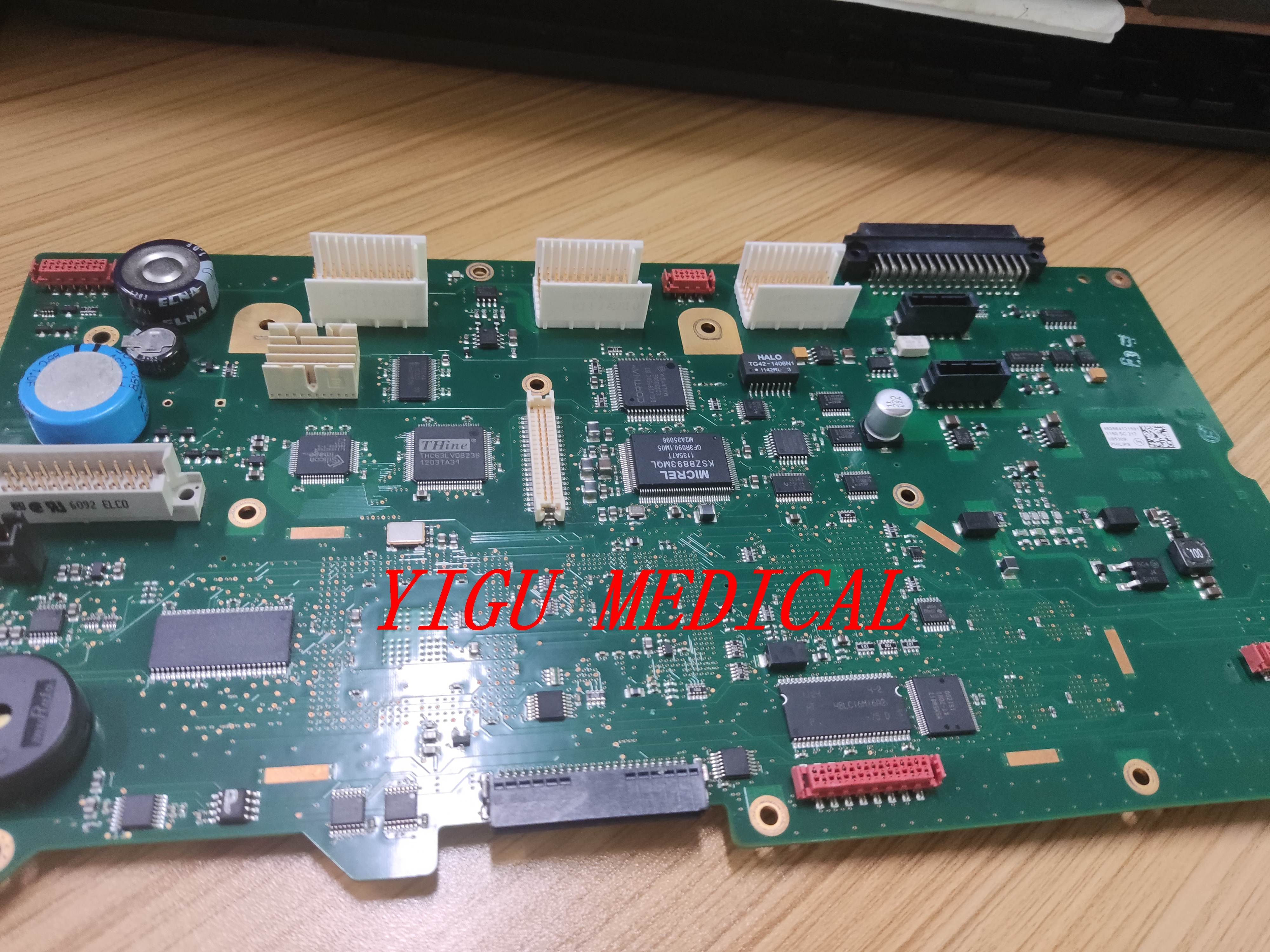

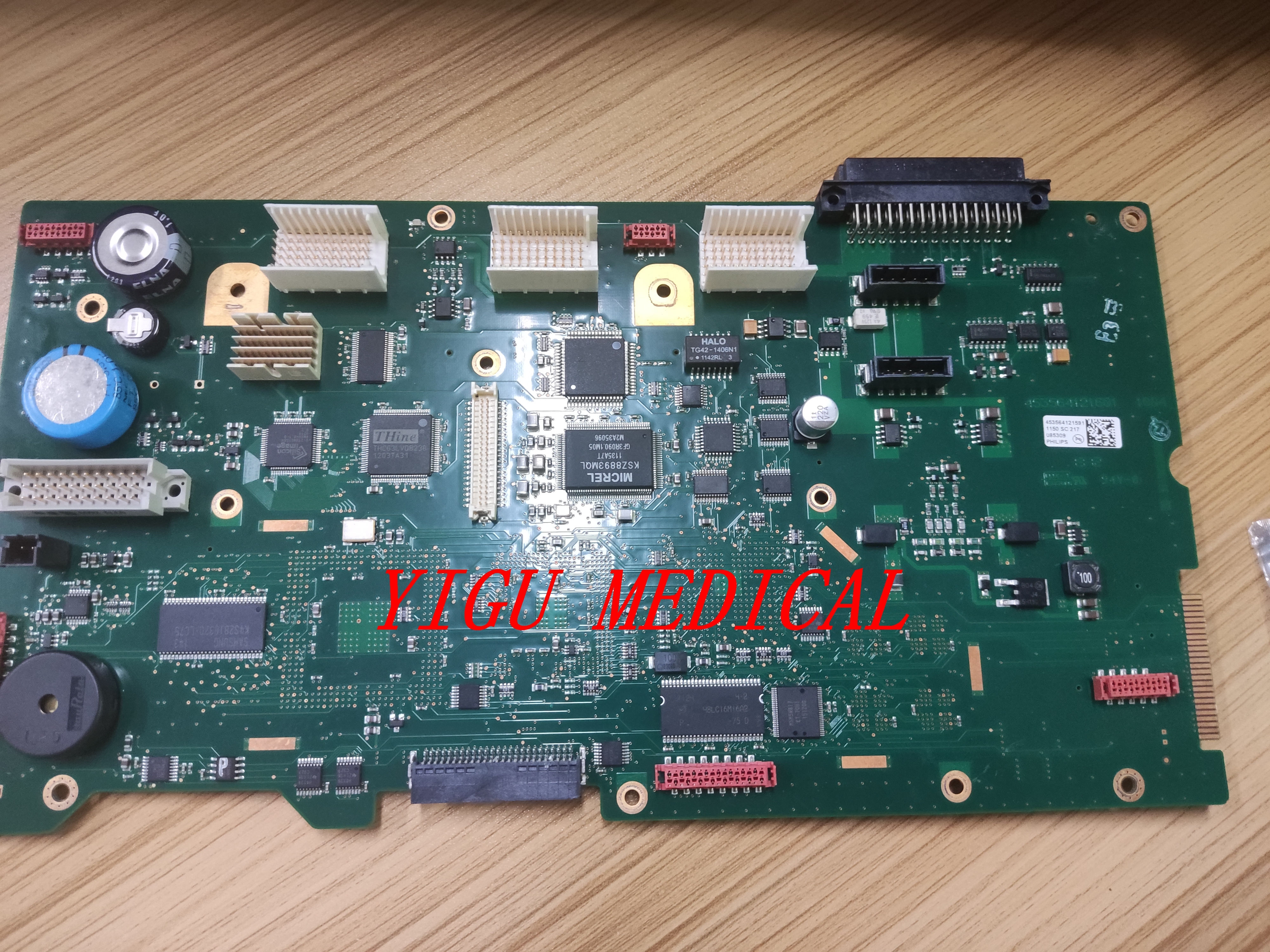

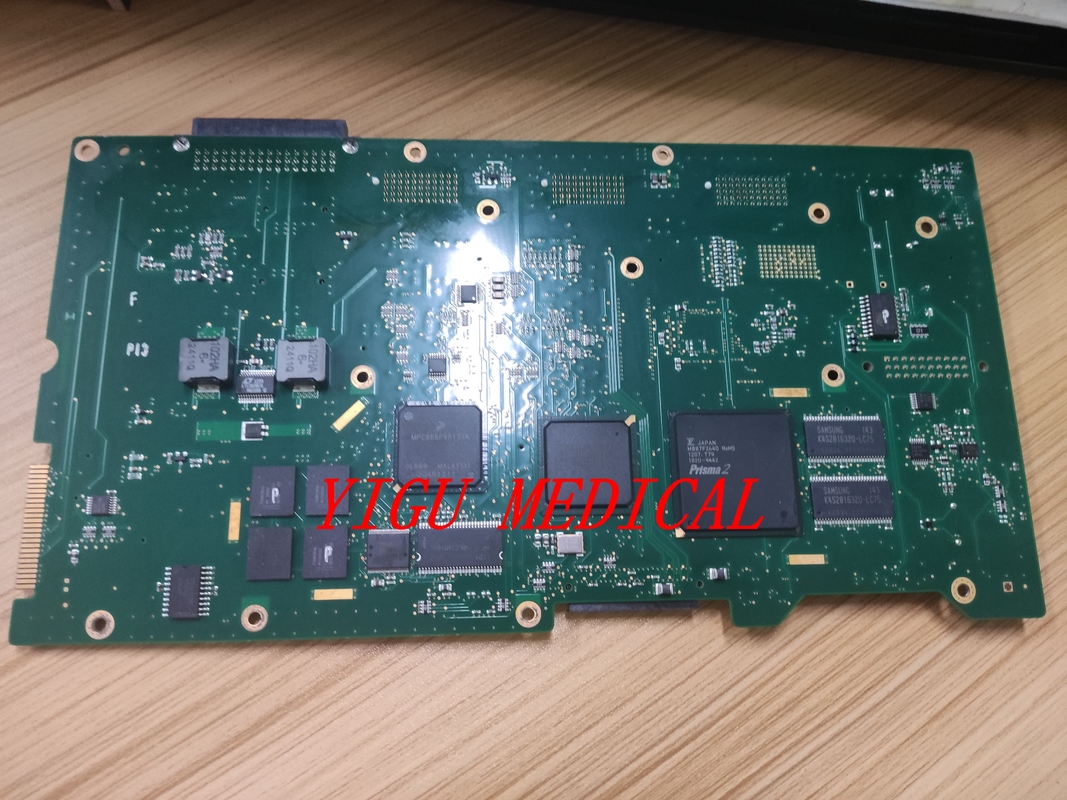

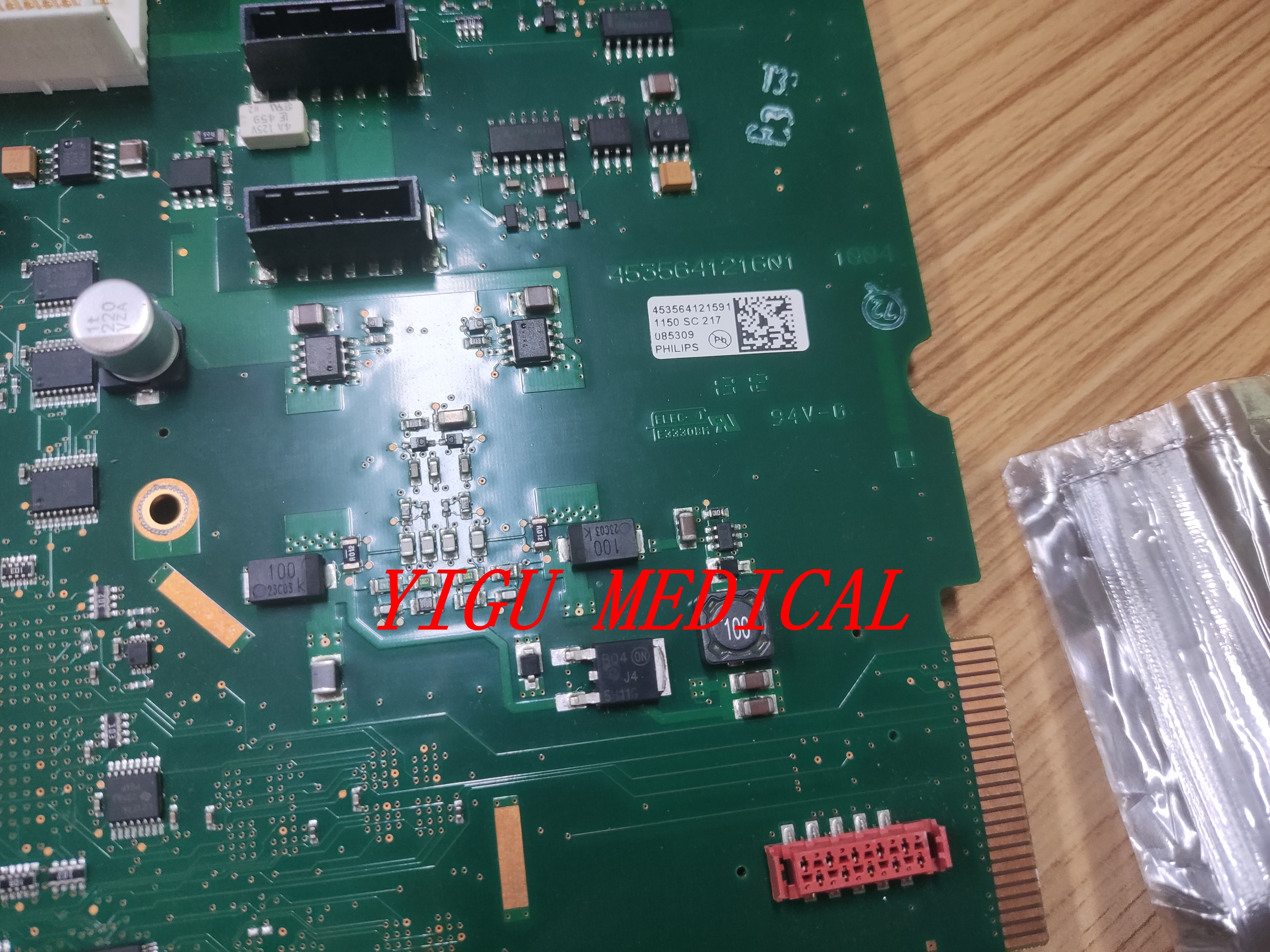

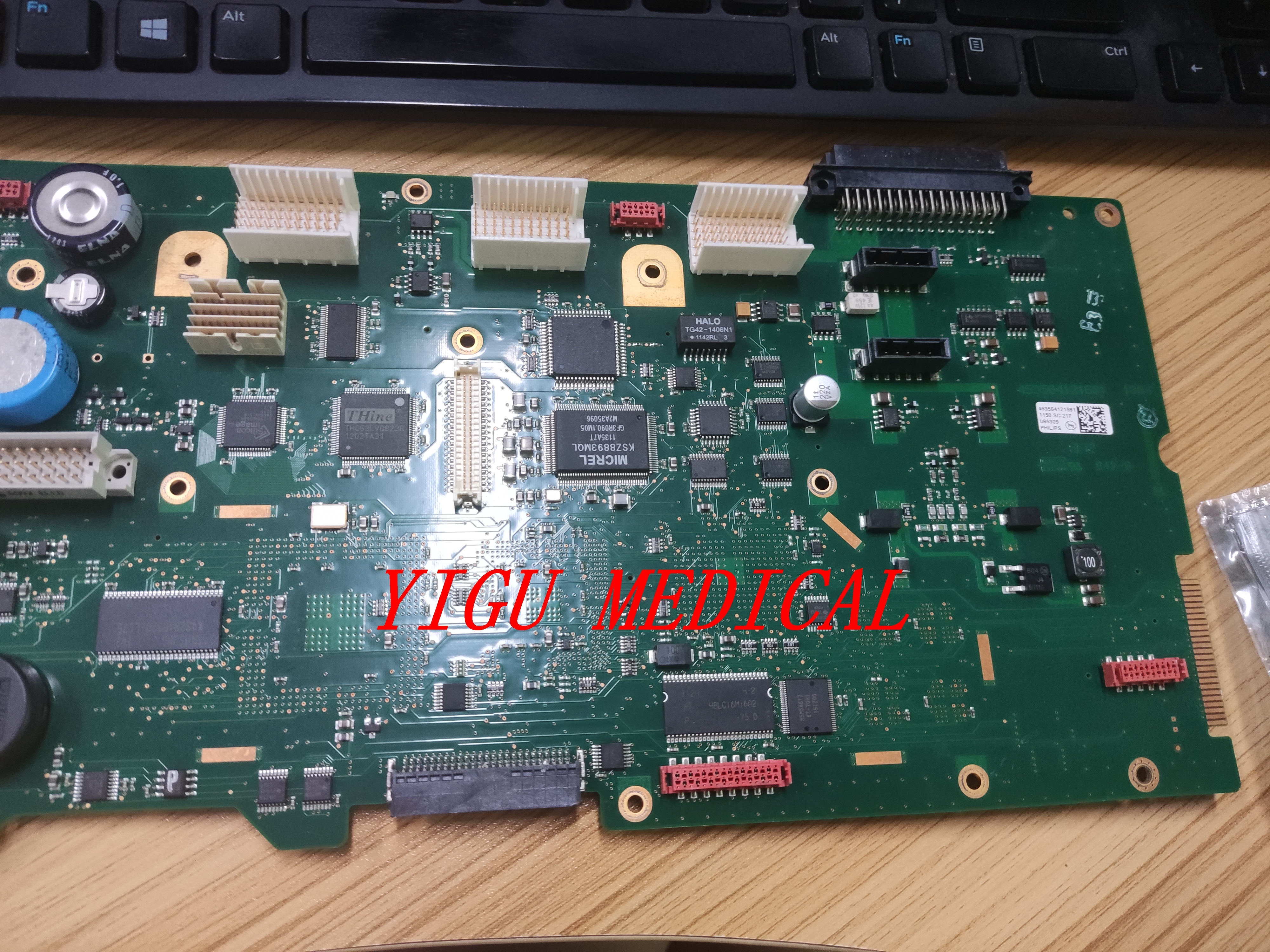

PH MX700 MX750 Patientenmonitor-Hauptplatte PN 453564121591 für Monitor-Motherboard

Produkt-Beschreibung

PH MX700 MX750 Patientenmonitor-Hauptplatte PN 453564121591 für Monitor-Motherboard

Das Mainboard (oder System Board) innerhalb eines ** MX-Serie**-Patientenmonitors (einschließlich Modelle wie ** MX400, MX500, MX600, MX700,Der Kern dieser stark integrierten Plattform für die Patientenüberwachung ist die. Im Gegensatz zu herkömmlichen Bildschirmen, bei denen jeder Parameter ein separates "Modul" ist, ist die MX-Serie für ihr "all-in-one"-Design mit einer Platine bekannt**,bei denen die überwiegende Mehrheit der Messfunktionen direkt in die Hauptplatine integriert ist.

Diese Designphilosophie macht das MX-Hauptbrett zu einer außergewöhnlich komplexen und kritischen Komponente, die als zentrale Rechenzentrale, Signalprozessor und Kommunikationsverbindung für das gesamte Gerät fungiert.

Schlüsselfunktionen und Architekturphilosophie

Die MX-Serie ist durch eine hohe Integrationsfähigkeit gekennzeichnet.

1. **Integrierte Parameterverarbeitung:**
* Dies ist das definierende Merkmal. Anstatt separate, austauschbare Module für jeden Parameter zu verwenden,Das MX-Hauptbrett enthält die Kernverarbeitungsschaltkreise für Schlüsselmessungen direkt auf dem BrettDazu gehören typischerweise:
* **EKG:** Die analoge Frontend und Digitalisierung für das Elektrokardiogramm.
* **SpO2:** Die Verarbeitungsplatine für die Pulsoximetrie ist häufig integriert oder direkt verbunden.
* **NIBP (Non-Invasive Blood Pressure):** Die Steuerungs- und Berechnungsschaltkreise für die Pumpe und den Drucksensor.
* **Temp (Temperatur):** Die Signalkonditionierung für Temperatursonden.
* **IBP (Invasive Blood Pressure) ** und andere fortgeschrittene Parameter (wie EtCO2) können über eine spezielle **Parameter Extension Board** hinzugefügt werden, die direkt in das Mainboard eingesteckt wird,Aber die Kernverarbeitung ist noch zentralisiert..

2. **Zentralisierte Rechen- und Steuerung:**
* Das Mainboard beherbergt die primäre **CPU**, **Chipsatz** und **Speicher**. Es betreibt das Betriebssystem des Monitors (ein spezialisiertes eingebettetes Betriebssystem) und die Philips IntelliVue Software Suite.
* Er übernimmt die komplexe Aufgabe, alle Datenströme zu synchronisieren, Alarm-Algorithmen auszuführen und die Benutzeroberfläche zu erstellen.

3. **Display- und Benutzeroberflächenmanagement:**
* Er erzeugt das Videosignal für das hochauflösende Display.
* Es ist mit dem Touchscreen und den Frontsteuerungen (Tasten, Drehknöpfe) verbunden und übersetzt die Eingaben des Benutzers in Befehle für das System.

4. **Datenspeicherung und Netzwerkkommunikation:**
* Das Mainboard enthält Speicher (z. B. eingebettete SSD oder Flash-Speicher) für:
* Trenddaten
* Vollständige Aufzeichnung der Wellenform
* Alarmprotokolle
* Systemsoftware und Konfiguration
Es verfügt über eine robuste Netzwerk-Hardware (Ethernet-Controller), um sich nahtlos mit dem Philips IntelliVue Information Center (IIC) und dem Krankenhausnetzwerk zu verbinden.die Überwachung der Zentralstation und den Datenexport ermöglicht.

5. **Strommanagement:**
* Er verteilt und reguliert die Energie aus der internen Stromversorgungseinheit (PSU) und steuert das Backup-Batteriesystem, um einen unterbrechungsfreien Betrieb bei Stromwechseln zu gewährleisten.

Gemeinsame Komponenten auf dem Hauptbrett der MX-Serie

* **Hauptprozessor (CPU):** Ein leistungsstarker, industrieller Mikroprozessor zur gleichzeitigen Verarbeitung mehrerer hochfidualer Wellenformen und numerischer Daten.
* **Chipset (Northbridge/Southbridge oder SOC):** Verwaltet den Datenfluss zwischen CPU, Speicher und Peripheriebussen.
* * Gedächtnis: **
* **DDR RAM:** Für den Betrieb des Betriebssystems und der Anwendungen.
* **Nichtflüchtige Speicherung: ** Ein eingebauter SSD- oder eMMC-Chip für das Betriebssystem, Software und die Speicherung von Patientendaten.
* Verarbeitung und Berechnung des SpO2-Plethysmographen.
* NIBP-Messalgorithmen.
* **Leistungsregelungsschaltungen:** Mehrere Gleichspannungsumrichter und Spannungsregler zur Bereitstellung einer sauberen, stabilen Leistung für alle Bereiche der Platine.
* **Kommunikationsoberflächen:** Steuerungen für Ethernet-, USB- und serielle Ports.
* **Anschlüsse für Peripheriegeräte:** Anschlüsse für das Parameter Extension Board, die Anzeigetafel, die Patientenkabelanschlüsse und die externen Anschlüsse.

Häufige Probleme und Fehler

* **Speicherfehler (am häufigsten):** Der integrierte Speicher (SSD/eMMC) hat eine endliche Lese-/Schreiblebensdauer.häufig durch Fehlermeldungen wie **"Kein System," "Boot Error",** oder das Einfrieren des Monitors auf dem Philips-Logo-Bildschirm.

Kritische Wartungs- und Reparaturnotizen

* **Hoch Integrationsgrad:** Durch das integrierte Design kann ein ausfallendes EKG-Modul nicht einfach ersetzt werden.
* **Autorisationsdienst erforderlich:** Das Mainboard der MX-Serie ist eine hochentwickelte und komplexe Komponente. **Reparaturen und Ersatzarbeiten müssen von Philips-autorierten Serviceingenieuren durchgeführt werden.**
* **Kalibrierung und Software:** Die Installation eines neuen Mainboards ist kein einfacher Austausch.
* Laden Sie die richtige Gerätesoftware und -konfiguration ein.
* **Kritische Sicherheits- und Leistungskalibrationen** für alle integrierten Parameter (EKG, NIBP usw.) durchführen.
* Ohne diese Kalibrierung wird der Monitor seine angegebenen Genauigkeits- und Sicherheitsstandards nicht erfüllen.
