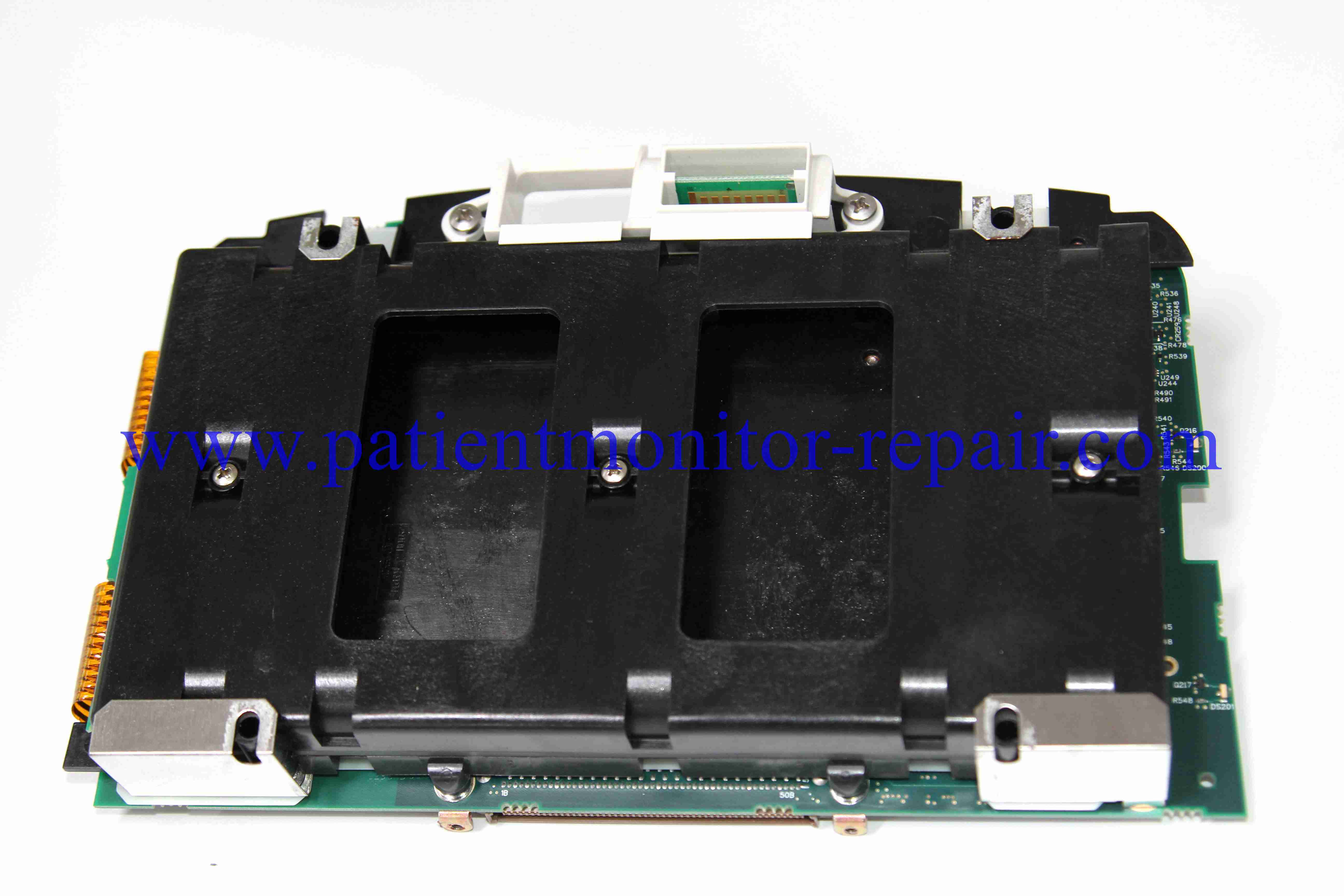

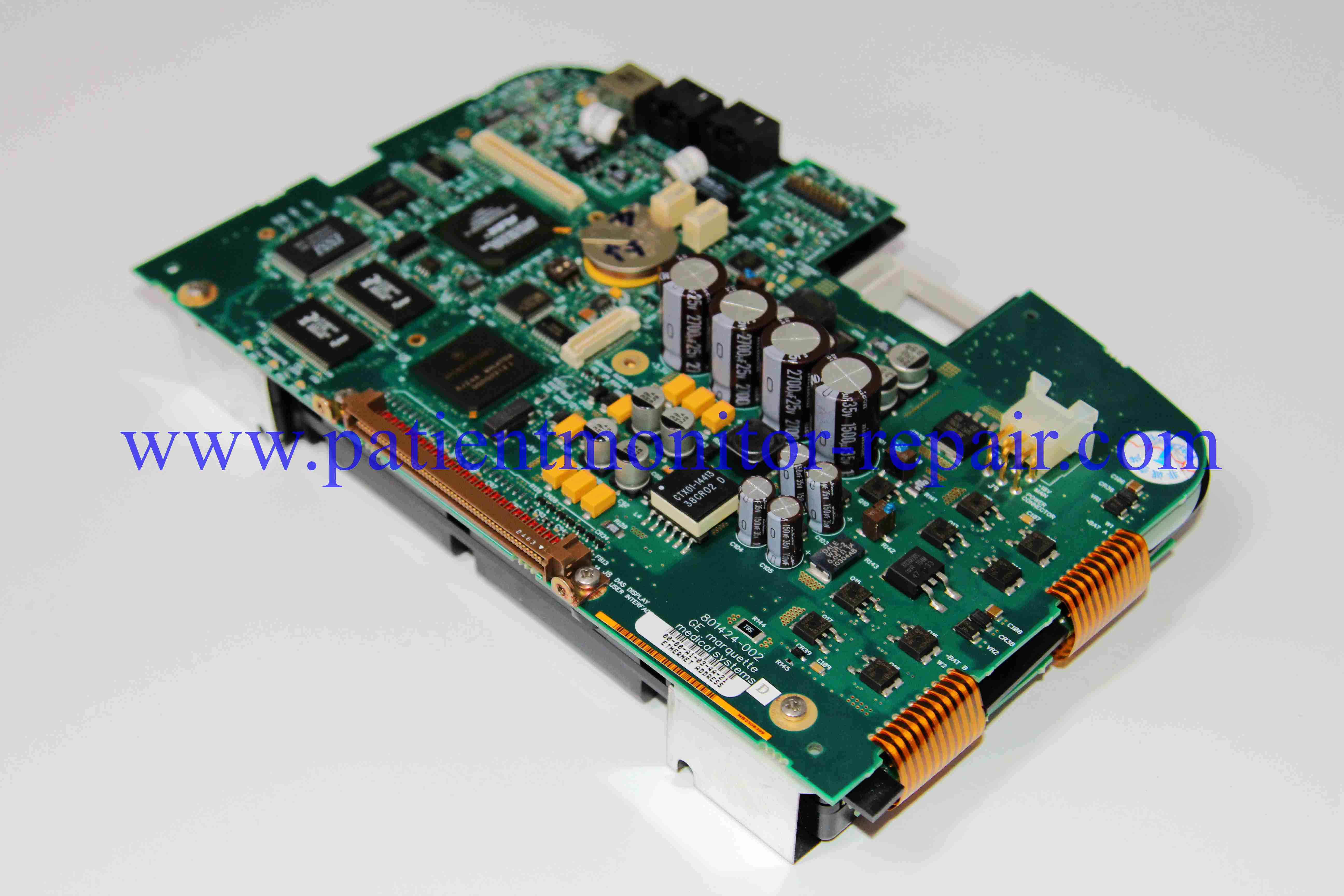

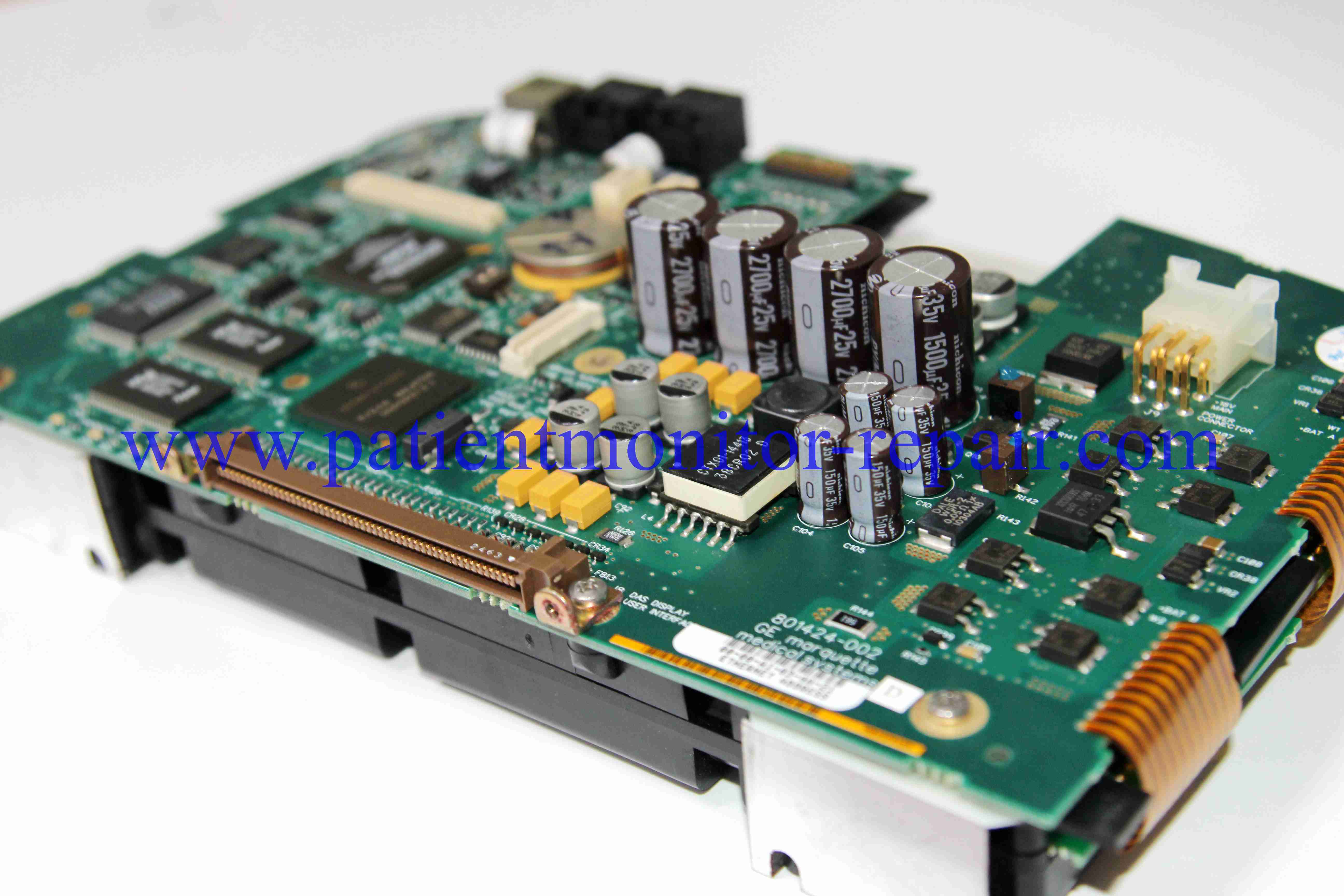

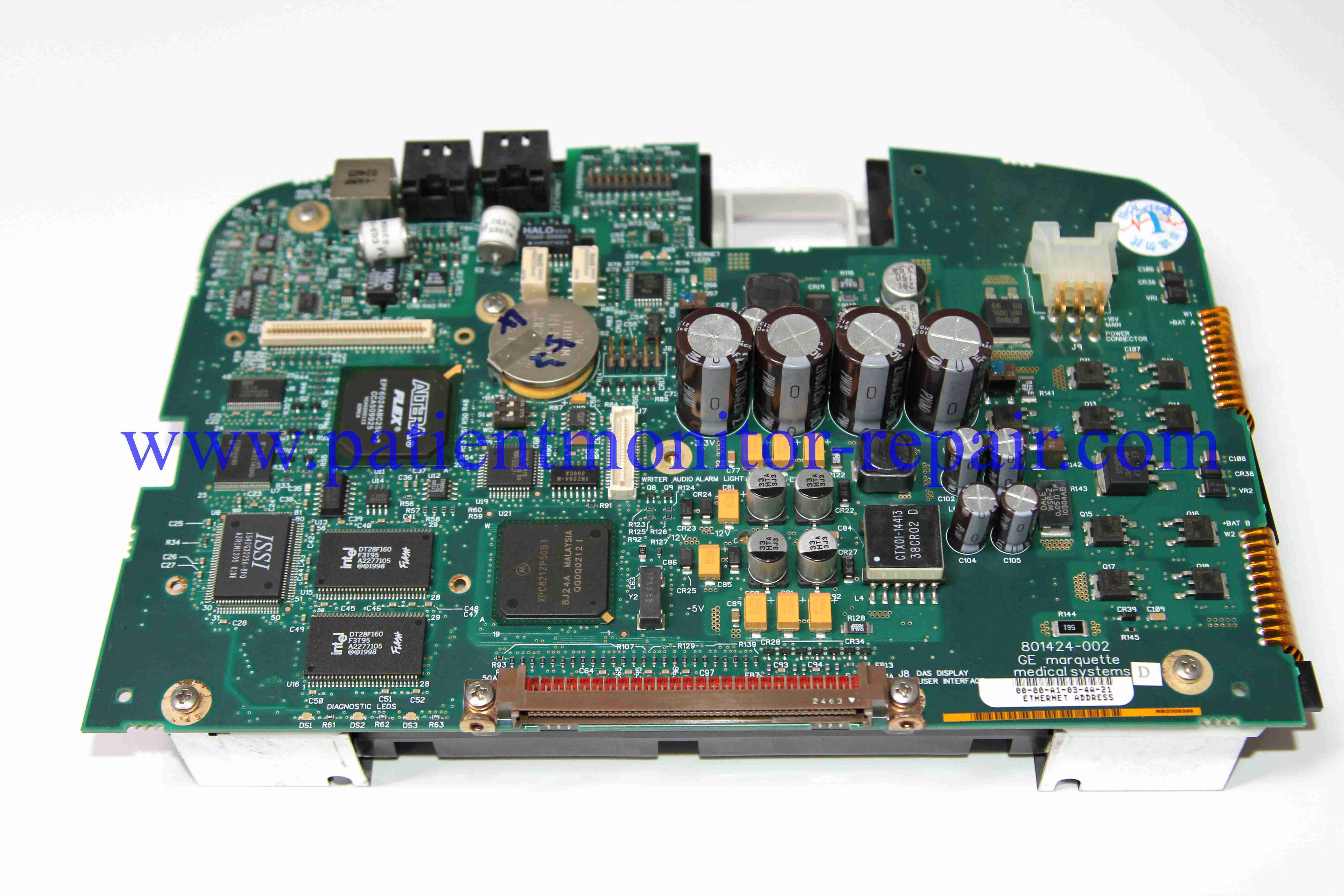

Hauptplatte GE DASH3000 4000 5000 Patientenmonitor-Mutterplatte

Produkt-Beschreibung

Hier finden Sie einen Einzelleitfaden zur Verwendung des fürqualifizierte Biomedizintechniker (BMET).

Wichtiger Hinweis:Das Motherboard ist die zentrale interne Komponente. "Verwenden" bezieht sich auf Verfahren zur Installation, Prüfung und Fehlerbehebung durchausgebildete Techniker. Dies ist kein Leitfaden für die klinische Anwendung durch Gesundheitsdienstleister.

1. Vor-Installations- und Sicherheitsvorkehrungen

• Überprüfung der Modellkompatibilität:Bestätigen Sie, dass das Ersatzmotherboard explizit mit Ihrem spezifischen DASH-Modell (3000, 4000 oder 5000) und seiner genauen Hardwarekonfiguration kompatibel ist.Ein Brett für eine DASH 5000 funktioniert möglicherweise nicht in einer DASH 3000 und umgekehrt.

• Abschalten und Trennen:Der Monitor wird vollständig ausgeschaltet, vom Strom des Wechselstromnetzes getrennt und vom Wandbefestigungs- oder -mast entfernt.

• Schutz vor elektrostatischer Entladung (ESD): Das ist obligatorisch.Das Motherboard enthält hochempfindliche BGA-Chips und Komponenten, die durch statische Elektrizität sehr leicht beschädigt werden.

• Bereiten Sie die Umwelt vor:Arbeiten Sie an einem sauberen, gut beleuchteten und statischen Ort, um Verunreinigungen oder körperliche Beschädigungen des Boards zu vermeiden.

• Sammeln Sie Werkzeuge und Dokumentation:Sie haben die notwendigen Werkzeuge (z.B. Torx-Schraubendreher, Spudger) undoffizielles GE-Service-HandbuchDer Abbauprozess ist komplex und erfordert eine präzise Anleitung.

2. Entfernen des alten Motherboards

• Monitor demontieren:Folgen Sie den genauen Anweisungen des Servicehandbuchs, um das Außengehäuse, die Vorderkante und die Anzeigeseinheit zu entfernen, um Zugang zu den inneren Komponenten zu erhalten.Dieser Prozess ist kompliziert und beinhaltet mehrere Schritte und Kabel.

• Dokumentverbindungen:Bevor ich irgendetwas abschließe,Fotos mit hoher Auflösung machenund erstellen Sie Diagramme aller Bandkabel, Drahtbänder und Anschlüsse, die an das vorhandene Motherboard angeschlossen sind.Eine Fehlverbindung ist die Hauptursache für das Scheitern..

• Kabel trennen:Viele Steckverbinder sind mit ZIF-Schlössern (Zero Insertion Force) versehen, die vorsichtig aufgedreht werden müssen, bevor das Kabel entfernt werden kann.

• Entschrauben und Entfernen:Das Motherboard von den Montagestützpunkten abschrauben und es vorsichtig gerade nach oben und aus dem Chassis heben, ohne dass es mit anderen Bauteilen in Berührung kommt.

3Installation des neuen Motherboards

• Überprüfen Sie das neue Board:Überprüfen Sie das neue Motherboard auf Anzeichen von körperlichen Beschädigungen, gebogenen Stiften oder beschädigten Steckverbindern während des Versands.

• Position und Sicherung:Das neue Motherboard mit den Montagelöchern richtig ausrichten, sorgfältig in die richtige Position senken und mit den richtigen Schrauben befestigen.

• Kabel wieder verbinden:Mit Hilfe Ihrer Vorunterlagen (Fotos/Diagramme) methodisch wieder verbindenalleKabel und Verkabelungsbänder an ihre genauen Stellen auf dem neuen Motherboard.

  • Stellen Sie sicher, dass alle Steckverbinder fest und vollständig sitzen.

  • Denken Sie daran, die ZIF-Sperren wieder einzuschalten.Ein loses Bandkabel verursacht einen Ausfall des Displays oder des Touchscreen.

• Montieren Sie den Monitor neu:Um den Monitor wieder zusammenzusetzen, umkehren Sie den Abbauvorgang sorgfältig und stellen Sie sicher, dass alle Komponenten richtig ausgerichtet sind und alle Schrauben auf das angegebene Drehmoment gezogen werden.

4. Nachinstallationsprüfung, Kalibrierung und Konfiguration

• Anfangsbetrieb eingeschaltetStecken Sie die Batterie wieder ein und schließen Sie den Monitor an den Wechselstrom an.

• Beobachten Sie Start-up:Beobachten Sie Fehlercodes (z. B. FPGA-, DSP- oder Speicherfehler), die auf eine unsachgemäße Installation oder eine fehlerhafte Platine hinweisen.

• Geben Sie Service-Modus ein:Sie müssen auf die versteckteBetriebsmodusDies beinhaltet in der Regel eine bestimmte Schlüsselfolge beim Starten (in der Service-Anleitung beschrieben).

• Kalibrieren Sie den Touchscreen:Ein kritischer Schritt. Verwenden Sie das Kalibrierprogramm im Service-Modus, um den Touchscreen genau zu kalibrieren. Ein unkalibrierter Touchscreen ist nicht verwendbar.

• Überprüfung der Hardwarekonfiguration:Das Motherboard muss möglicherweise im Betriebsmodus so konfiguriert werden, dass es den spezifischen Hardwareoptionen des Monitors entspricht (z. B. installierte Parametermodule).

• Durchführung umfassender Funktionstests:Testen Sie alle Parameter und Funktionen:

  • Anzeige und Berührung:Überprüfen Sie Klarheit und Kalibrierung.

  • EKG, SpO2, NIBP:Verwenden Sie einen Simulator, um die Wellenformqualität und die numerische Genauigkeit zu überprüfen.

  • Alarme:Testen Sie alle Alarmfunktionen.

  • Netzwerk und Schnittstellen:Überprüfen Sie gegebenenfalls die Funktionalität von Ethernet und seriellen Ports.

• Fehlerprotokolle löschen:Verwenden Sie den Service-Modus, um alle historischen Fehlerprotokolle des vorherigen Motherboards zu löschen.

5Dokumentation und Konformität

• Erfassen des Dienstes:Das gesamte Verfahren wird sorgfältig im Betriebsprotokoll des Geräts dokumentiert, einschließlich Datum, Grund für den Austausch, alte und neue Teilnummern des Motherboards,und die Ergebnisse aller Prüfungen und Kalibrierungen.

• Einhaltung der Vorschriften:Diese Reparatur muss in Übereinstimmung mit den Spezifikationen von GE und den einschlägigen Vorschriften für Medizinprodukte (z. B. FDA, CFDA) durchgeführt werden, um die Konformität und Sicherheit des Geräts für den klinischen Einsatz zu gewährleisten.

Letzter Hinweis: Dies ist ein komplexes Verfahren, das nur für hochqualifiziertes Personal vorgesehen ist.Eine falsche Installation kann das neue Motherboard oder andere Komponenten dauerhaft beschädigen, was zu kostspieligen Reparaturen führt und das Lebenserhaltungssystem für den Patienten unsicher macht.
