TRUSAT Oximeter Motherboard PN 6050-0006 für die Reparatur von Pulsoximetern

Produkt-Beschreibung

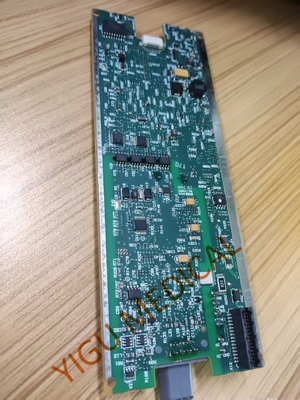

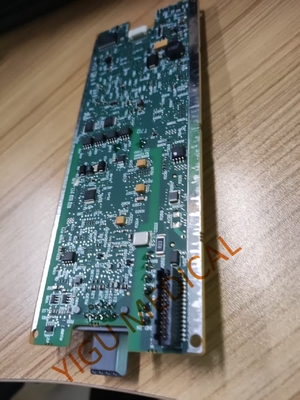

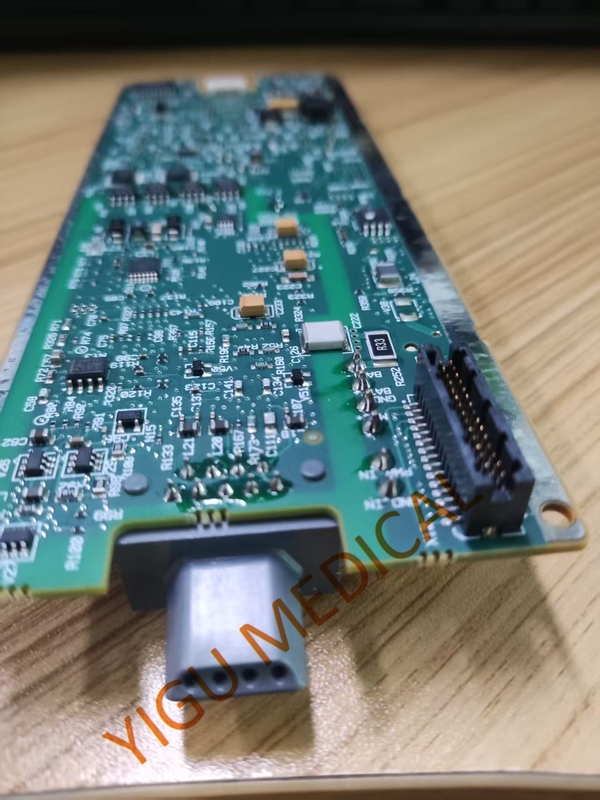

TRUSAT Oximeter-Hauptplatine für Oximeter-Ersatzteile Hauptplatinen-PN: 6050-0006

Die **TRUSAT Oximeter-Hauptplatine** ist die **Kernbaugruppe der Leiterplatte (PCB)**, die ein **Pulsoximeter** (SpO₂-Monitor) mit Strom versorgt und steuert. Obwohl "TRUSAT" keine weithin bekannte Marke in der Medizinprodukteindustrie ist (möglicherweise ein regionaler oder OEM-Hersteller), gebe ich eine **allgemeine technische Aufschlüsselung** einer typischen **Pulsoximeter-Hauptplatine** basierend auf Industriestandards.

---

### **Hauptkomponenten & Funktionen einer Pulsoximeter-Hauptplatine**
1. **Mikrocontroller (MCU) / Prozessor**
- Verwaltet die **Signalverarbeitung**, **SpO₂-Berechnungen** und die **Benutzeroberfläche**.
- Gängige Chips: **ARM Cortex-M-Serie**, **STMicroelectronics STM32** oder **NXP/Freescale**.

2. **Optische Sensor-Schnittstelle**
- Verbindet sich mit **LEDs (rot & infrarot)** und **Fotodiode** zur Lichtabsorptionsmessung.
- Enthält **analoge Front-End (AFE)-Chips** (z. B. **TI AFE4490**, **Maxim MAX30102**) zur Signalaufbereitung.

3. **Energiemanagement**
- **Spannungsregler** (z. B. 3,3 V/5 V DC-DC-Wandler).
- **Batteriemanagement** (Li-Ion- oder AAA-Batterien) mit Energiesparmodi.

4. **Anzeige & Benutzeroberfläche**
- Steuert **OLED/LCD-Bildschirm** (zeigt SpO₂%, Pulsfrequenz, Wellenform).
- Taktile Tasten oder berührungsempfindliche Bedienelemente.

5. **Konnektivität (Optional)**
- **Bluetooth/Wi-Fi-Module** (z. B. **HC-05**, **ESP32**) für drahtlose Datenübertragung.
- **USB/serielle Anschlüsse** für Firmware-Updates oder PC-Kommunikation.

6. **Signalverarbeitung & Algorithmen**
- **Digitale Filter** zur Reduzierung von Bewegungsartefakten/Rauschen.
- **Proprietäre SpO₂-Algorithmen** (z. B. Masimo SET®, Nellcor DS100).

7. **Sicherheit & Konformität**
- **EMI-Abschirmung** zur Vermeidung von Störungen.
- Erfüllt **IEC 60601-1** (medizinische elektrische Sicherheit) und **ISO 80601-2-61** (Pulsoximetrie-Standards).

---

### **Typische Spezifikationen**
- **Eingangsspannung**: 3,7 V (Li-Ion) oder 3 V (AAA-Batterien).
- **Abtastrate**: 100–1000 Hz (für genaue Wellenformerfassung).
- **Ausgabe**: SpO₂ (70–100 % Genauigkeit ±2 %), Pulsfrequenz (30–250 BPM).
- **Kompatibilität**: Funktioniert mit **Finger-/Clip-Sensoren** oder Einweg-Sonden.

---

### **Anwendungen**
- **Standalone-Pulsoximeter** (Verbraucher- oder Klinikqualität).
- **Integriert in Multi-Parameter-Monitore** (z. B. Mindray-Geräte).
- **Tragbare Gesundheits-Tracker** (Smartwatches, Fitnessbänder).
