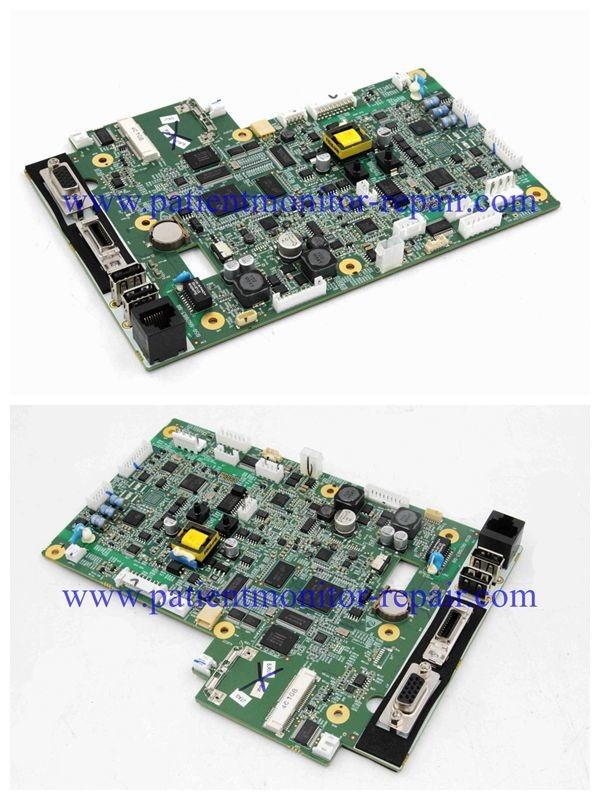

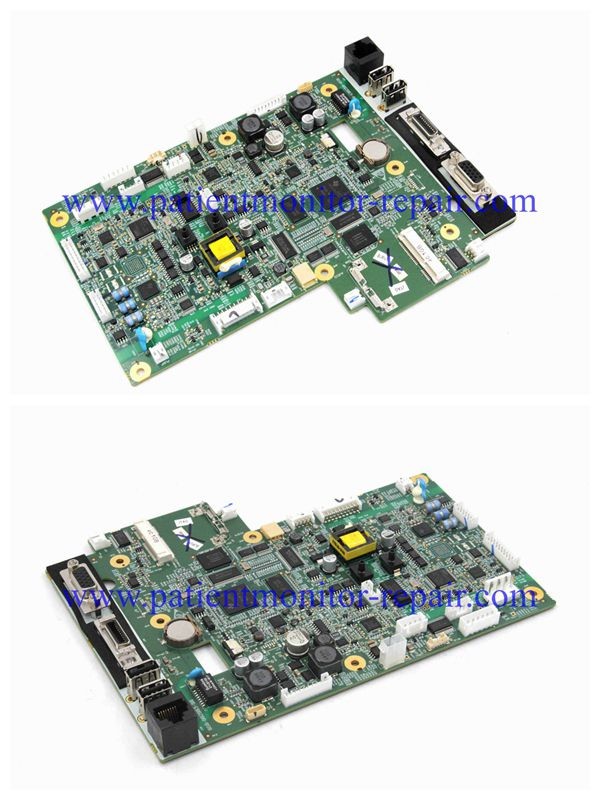

Motherboard Hauptplatine für Mindray IMEC12 Patientenmonitor, PN 051-002516-00

Produkt-Beschreibung

Mindray iMEC12-Hauptplatte (PN: 051-002516-00) Features & Spezifikationen

Allgemeine Informationen

• Modellkompatibilität: speziell für den Mindray iMEC12 Patientenmonitor entwickelt.
• TeilnummerNummer: 051-002516-00
• Hauptfunktion: fungiert als zentrale Verarbeitungseinheit für den Patientenmonitor und steuert Signalgewinnung, Verarbeitung, Anzeige und Kommunikation.

Wesentliche Merkmale

• ✅Hohe Integration: Kombiniert mehrere Patientenüberwachungsfunktionen in einer einzigen kompakten Platte.
• ✅Multimodale Signalverarbeitung: Unterstützt EKG, SpO2, NIBP, RESP, TEMP und IBP-Module.
• ✅Datenverarbeitung in Echtzeit: Fähig zur Echtzeitverarbeitung physiologischer Daten und Wellenformdarstellung.
• ✅Touchscreen-Schnittstellenunterstützung: Schnittstellen mit dem 12,1-Zoll-TFT-Touchscreen-Display des iMEC12
• ✅Moduläres Design: Ermöglicht einfachen Austausch und Wartung innerhalb der Monitor-Einheit.
• ✅Interner Kommunikationsbus: Einschließlich serieller und Datenbusse zur Kommunikation mit Peripherieplatinen und Sensoren.
• ✅Firmware aktualisierbar: Unterstützt Software-/Firmware-Updates über USB oder Service-Schnittstelle.

Technische Spezifikation

• Verarbeiter: ARM-basierter eingebetteter Prozessor (spezifisches Modell kann je nach Produktionsserien variieren)
• Gedächtnis: Integrierte RAM und Flash-Speicher für den Betrieb des Systems und die Datenspeicherung
• I/O-Häfen:
  • USB-Anschlüsse (für Upgrades und Verbindungen externer Geräte)
  • Serienanschlüsse (für die interne Kommunikation mit Modulen)
  • Anzeigeoberfläche (für die Kommunikation über den LCD-Bildschirm)
• Stromversorgung: Konzipiert für den Betrieb innerhalb des regulierten Netzteils der iMEC12-Einheit (typischerweise 12V Gleichstrom-Eingang)
• Kühlung: Passive Kühlung, keine beweglichen Teile

Umweltspezifikationen

• Betriebstemperatur: 0°C bis 40°C (32°F bis 104°F)
• Speichertemperatur: -20°C bis 60°C (-4°F bis 140°F)
• Luftfeuchtigkeit: 15% bis 95% nicht kondensierbar

Anwendungen

• In Krankenhäusern zur kontinuierlichen Überwachung von Erwachsenen, Kinder und Neugeborenen.
• Unterstützt verschiedene Überwachungsmodule je nach Patientenzustand und klinischem Bedarf.

Unterstützte Sensor-Schnittstellen

1.ECG (Elektrokardiogramm) Schnittstelle

• Typ des Steckers: 3- oder 5-leitendes EKG-Kabel
• Schnittstellenprotokoll: Analogsignalübertragung über dedizierte EKG-Modul-Schaltkreise
• Funktion: Messen der elektrischen Aktivität des Herzens; unterstützt Arrhythmie und ST-Segmentanalyse

2.SpO2-Schnittstelle (Puls-Oximetrie)

• Unterstützte Technologien: Mindray SpO2 und optionale Nellcor oder Masimo (je nach Konfiguration)
• Typ des Steckers: DB9 oder modularer SpO2-Sensoranschluss
• Funktion: Messung der Sauerstoffsättigung im Blut und der Pulsfrequenz

3.NIBP-Schnittstelle (nicht-invasiver Blutdruck)

• Typ des Steckers: Standard-NIBP-Manchettschlauchanschluss (oft ein Schnellanschluss)
• Schnittstelle: über digitale Signale an ein pneumatisches NIBP-Modul gesteuert
• Funktion: Oszillometrische Messung des systolischen, diastolischen und des MAP-Drucks

4.Schnittstelle für RESP (Atmung)

• Methode: Impedanzbasierte Atmung über EKG-Leitung
• Schnittstellentyp: kein separater Steckverbinder; verwendet eine EKG-Schnittstelle
• Funktion: Messen der Atemfrequenz anhand der Brustimpedanz

5.TEMP (Temperatur) Schnittstelle

• Typ des Steckers: YSI-400 oder YSI-700-kompatible Thermistoranschlüsse
• Anzahl der Kanäle: Normalerweise unterstützt die Doppelkanaltemperaturüberwachung
• Funktion: Überwachung der Körpertemperatur im Kern und an der Oberfläche

6.IBP-Schnittstelle (invasiver Blutdruck)

• Typ des Steckers: Kreisförmiges Mehrpinn-Anschlussgerät für Einwegdruckumwandler
• Kanäle: in der Regel bis zu 2 Kanäle (IBP1 und IBP2)
• Funktion: Direktes arterielles, venöses oder intrakranielles Drucküberwachen

7.CO2 (Kapnographie, nicht erwünscht)

• Typ: Haupt- oder Nebenströmungskapnographie (fakultatives Modul)
• Schnittstelle: Digitale oder serielle Schnittstelle über Modul-Slot
• Funktion: Messungen des Endflut-CO2-Gehalts (EtCO2) und der Atemfrequenz

8.Touchscreen und Display-Schnittstelle

• Typ: LVDS oder ähnliches für TFT-Displays
• Touchscreen: Kapazitive oder resistive Berührungsschnittstellen-Eingabe

9.USB / Serienanschlüsse

• USB-Anschlüsse: Für den Datenexport, Firmware-Updates, Barcode-Scanner usw.
• RS232 Serienanschlüsse: zur Verbindung mit externen Geräten (z. B. Beatmungsgeräte, Anästhesiegeräte)

10.Netzwerk- / Kommunikationsanschlüsse

• Ethernet-Anschluss: für HIS/EMR-Konnektivität und zentrale Überwachungssysteme
• Wi-Fi-Modul (optional): für die drahtlose Datenübertragung
